ハードウェア取扱説明書

4.10　インタフェースケーブルの接続

＜この節の構成＞

(1)　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（SC2芯コネクタ）の接続

(2)　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（LC2芯コネクタ）の接続

(3)　10BASE−T／100BASE−TXおよび10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（RJ45コネクタ）の接続

(1)　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（SC2芯コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

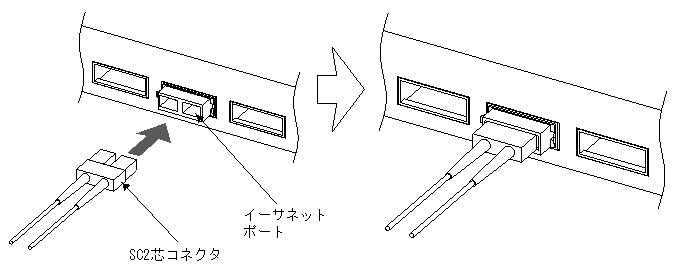

図4-40　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（SC2芯コネクタ）の接続

---

光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。

---

---

取り外す場合は，コネクタ部を持ってそのまま引き抜きます。

---

(2)　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（LC2芯コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

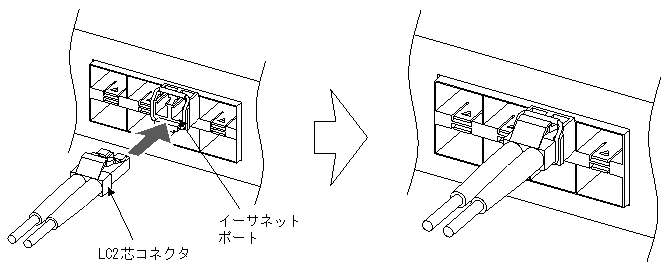

図4-41　1000BASE−SX／1000BASE−LX／1000BASE−LH光ファイバケーブル（LC2芯コネクタ）の接続

---

光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。

---

---

取り外す場合は，つめを押さえながら引き抜きます。

---

(3)　10BASE−T／100BASE−TXおよび10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（RJ45コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

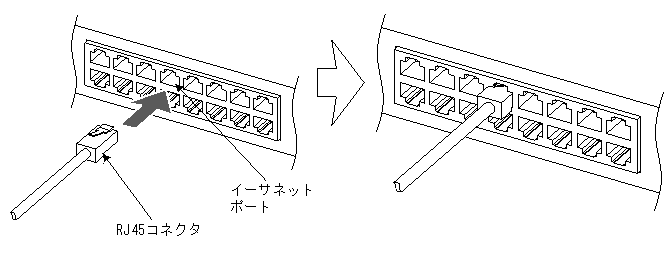

図4-42　10BASE−T／100BASE−TXおよび10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（RJ45コネクタ）の接続

---

取り外す場合は，つめを押さえながら引き抜きます。

---
