4.5.1　AC電源ケーブルの取り付けと取り外し

AC電源ケーブルの取り付け，取り外し方法は，AX5400Sシリーズで共通となっています。

本書では，AX5402S−ACを例に，電源ケーブルの取り付け，取り外し方法を説明します。AX5404S−ACの場合も，同様に作業を行なってください。

＜この項の構成＞
(1)　ケーブルの取り付け
(2)　ケーブルの取り外し

(1)　ケーブルの取り付け

【ステップ1】

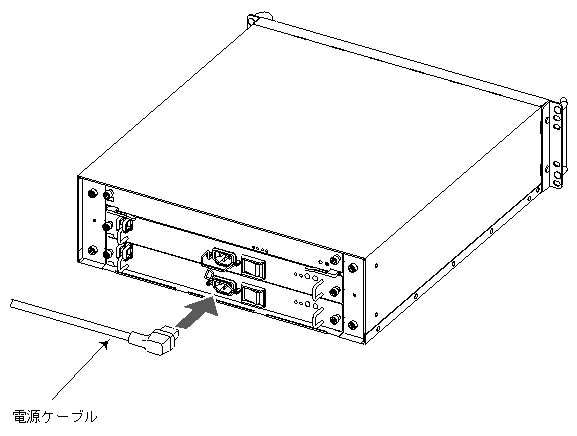

電源ケーブルを電源コネクタに取り付けます。

図4-10　電源ケーブルの挿入

[図データ]

！警告
電源に接続する場合には，必ず接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因になるとともに，電気的雑音により，障害発生の原因となります。
注意
電源ケーブルの取り付け，取り外しを行なう前に，取り付け，取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。

【ステップ2】

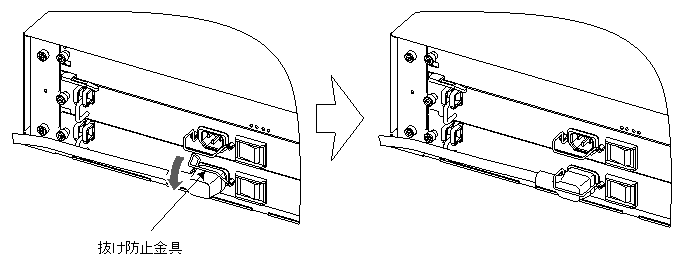

抜け防止金具で電源ケーブルのコネクタをロックします。

図4-11　電源ケーブルのロック

[図データ]

【ステップ3】

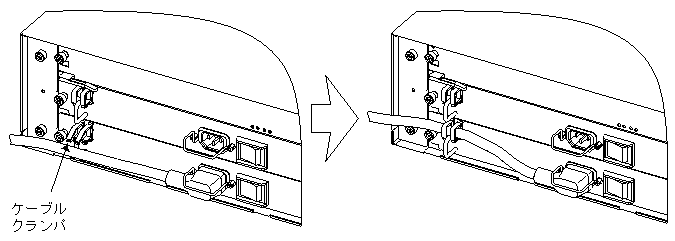

ケーブルクランパで電源ケーブルを止めます。

図4-12　電源ケーブルのクランプ

[図データ]

(2)　ケーブルの取り外し

ケーブルを取り外すには，「(1)　ケーブルの取り付け」と逆の手順で行なってください。

注意
電源ケーブルの取り付け，取り外しを行なう前に，取り付け，取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
