2.4.2 DC−48V電源

<この項の構成>
(1) DC−48V電源ケーブル
(2) 分電盤
(3) 分電盤への給電条件

(1) DC−48V電源ケーブル

本装置に使用するDC電源ケーブルの仕様を「表2-4 DC電源ケーブルの仕様」に示します。なお,DC電源ケーブルには,「図2-3 DC電源ケーブル端子の許容寸法」で示す端子を使用してください。

DC電源ケーブルは,ケーブルクランパから端子盤までの距離を考慮して準備してください。電源機構の端子盤の形状を「図2-4 DC電源機構の端子盤」に示します。

表2-4 DC電源ケーブルの仕様

電源機構 ケーブルの仕様
芯線数 AWG No. ケーブル外径
PS-CDC 3芯より合わせ 10 17〜18mm

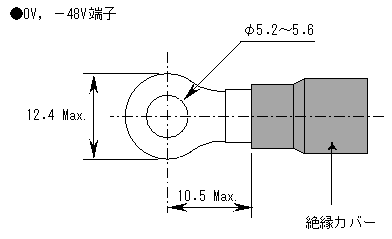

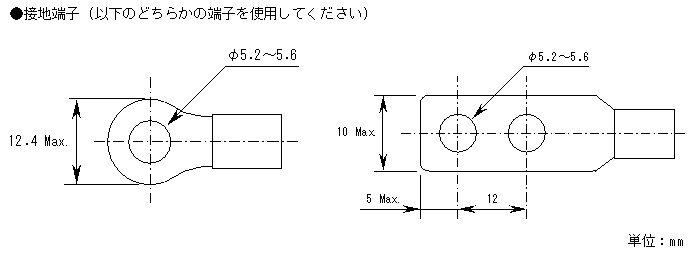

図2-3 DC電源ケーブル端子の許容寸法

[図データ]

[図データ]


!警告
0V端子および−48V端子には絶縁カバーを取り付けてください。絶縁カバーを取り付けずに使用すると,火災・感電の原因となります。なお,絶縁カバーは,端子の穴の中心から絶縁カバーまでの距離が10.5mm (電源機構の端子盤の幅の半分) 以下になるように取り付け,ケーブルの露出部分が電源機構の端子盤の外側に出ないようにしてください。

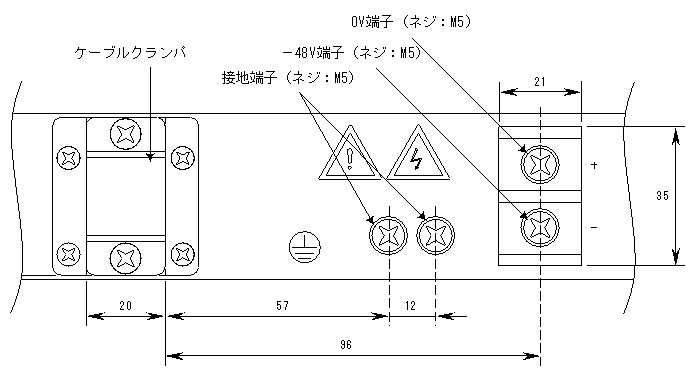

図2-4 DC電源機構の端子盤

[図データ]

(2) 分電盤

本装置に給電する分岐回路には,ヒューズフリーブレーカ(FFB)などの遮断器を付けてください。なお,ヒューズフリーブレーカ(FFB)の定格,ヒューズフリーブレーカ必要数は,「表2-5 遮断器の定格電流」を参照してください。

表2-5 遮断器の定格電流

モデル ヒューズフリーブレーカの定格 電源の冗長化 ヒューズフリーブレーカの必要数
AX5402S−AC 30(A) なし 1
あり(注1) 2
AX5404S−AC なし 2
あり(注1) 4

(注1) 電源機構に異なる電源系統から給電することで,電源設備系統を2系統化することができます。



NOTE
分電盤は操作が容易に行なえるように,本装置の設置場所と同じ部屋か,近接する部屋に設置することをお奨めします。

(3) 分電盤への給電条件

分電盤へ供給される電流の容量は「(2) 分電盤」で示す遮断器の動作電流より大きくなるようにしてください。


!警告
分電盤へ給電される電流容量は,遮断器の動作電流より大きくなるようにしてください。分電盤への電流容量が遮断器の動作電流より小さいと,異常時に遮断器が動作せず,火災の原因となることがあります。


NOTE
一般に,遮断器の動作電流は定格電流より大きくなっています。使用する遮断器の仕様をご確認ください。

また,本装置の電源を投入すると,「表2-6 突入電流」で示す突入電流が流れます。突入電流により,電源設備の電圧低下が起こらないようご検討ください。なお,UPSやCVCFなどをご使用の際には,上記について特にご考慮ください。

表2-6 突入電流

モデル 電流 時間
AX5402S−AC
AX5404S−AC
30(A) 40ms

注意
本装置の電源を投入すると突入電流が流れます。突入電流により,電源設備の電圧低下が起きないように考慮してください。電圧低下が起きると,本装置だけでなく,同じ電源設備に接続された他の機器にも影響をおよぼします。


NOTE
上記の突入電流は,電源機構1個当りの値です。
