ハードウェア取扱説明書

1.6.6　NFMX−44

NFMX−44は以下のハードウェア仕様を備えたネットワークインタフェース機構です。

• イーサネットポート（10BASE−T／100BASE−TX／1000BASE−T）：40ポート
• イーサネットポート（1000BASE−SX／1000BASE−LX／1000BASE−LH）：4ポート


  ---



  NFMX−44のイーサネットポート（1000BASE−SX／1000BASE−LX／1000BASE−LHインタフェース）を使用する場合，SFPが必要になります。SFPについては「1.8　トランシーバ」を参照してください。

  ---

＜この項の構成＞

(1)　正面外観

(2)　LEDおよびスイッチ

(3)　コネクタ

(1)　正面外観

LEDについては「表1-18　NFMX−44正面パネルLEDの表示について」を参照してください。

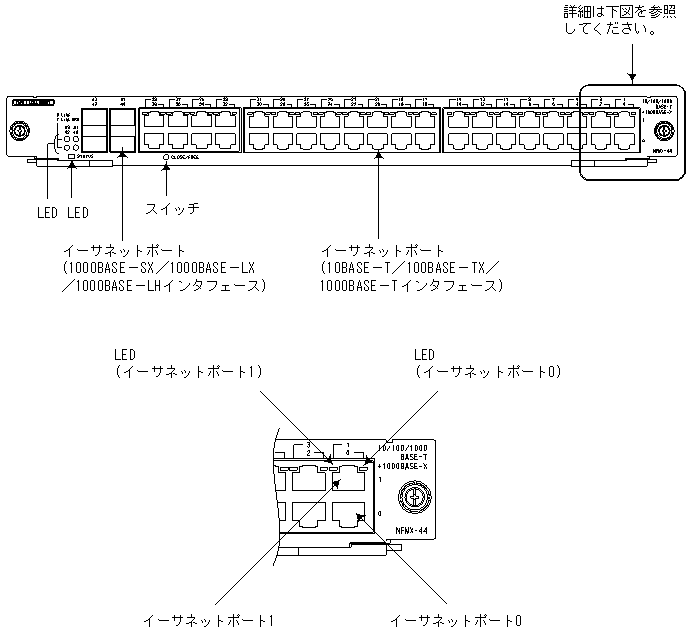

図1-27　NFMX−44の正面外観

(2)　LEDおよびスイッチ

表1-18　NFMX−44正面パネルLEDの表示について

名称	種類	状態	内容
STATUS	LED：緑／黄／赤	NIFの動作状態を示す	緑点灯：動作可能 黄点灯：閉塞 緑点滅：準備中（立ち上げ中） 赤点灯：障害検出 消灯　：NIFの電源OFF（NIFの交換可能）
CLOSE／FREE	スイッチ (ノンロック)	クローズ／フリースイッチ（注1）	動作中のNIFの電源をOFFにする また，電源OFFのNIFを起動する
0〜39	LED：緑／黄	回線（10BASE−T／100BASE−TX／1000BASE−Tインタフェース）の動作状態を示す	緑点灯：リンク確立 緑点滅：リンク確立およびフレーム送受信中 黄点灯：障害検出 消灯　：STATUS LEDが緑点灯の場合は，リンク障害（注2），閉塞のいずれか
40〜43	LED：緑／黄	回線（1000BASE−SX／1000BASE−LX／1000BASE−LHインタフェース）の動作状態を示す	緑点灯：リンク確立（注3） 緑点滅：リンク確立およびフレーム送受信中 黄点灯：障害検出 消灯　：STATUS LEDが緑点灯の場合は，リンク障害，閉塞のいずれか

(注1)：CLOSE／FREEスイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。

(注2)：インタフェースケーブルが抜けている場合も含みます。

(注3)：対向装置が回線の閉塞や装置の電源を切断しても点灯する場合があります。

---

ネットワークインタフェース機構のスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。

---

(3)　コネクタ

各コネクタに接続するケーブルについては，「3.　インタフェースケーブルおよび端末の準備」を参照してください。
