ハードウェア取扱説明書

1.6.2　NF1G−48T

NF1G−48Tは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

• イーサネットポート（10BASE−T／100BASE−TX／1000BASE−T）：48ポート

＜この項の構成＞

(1)　正面外観

(2)　LEDおよびスイッチ

(3)　コネクタ

(1)　正面外観

LEDについては「表1-14　NF1G−48T正面パネルLEDの表示について」を参照してください。

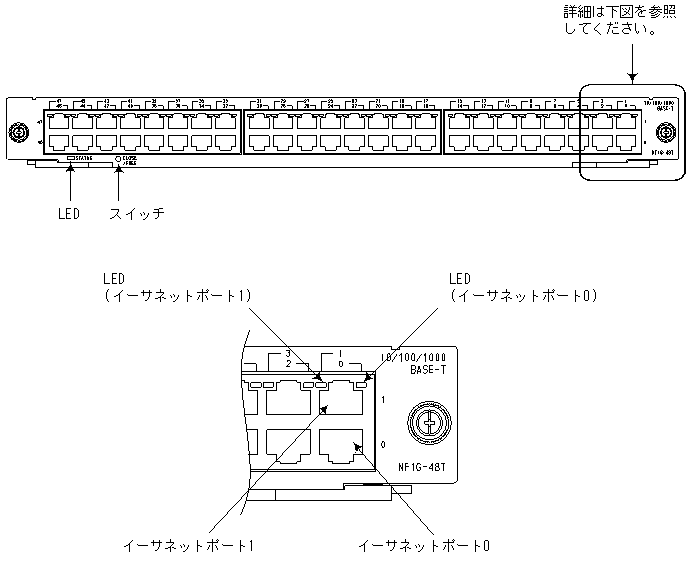

図1-23　NF1G−48Tの正面外観

(2)　LEDおよびスイッチ

表1-14　NF1G−48T正面パネルLEDの表示について

名称	種類	状態	内容
STATUS	LED：緑／黄／赤	NIFの動作状態を示す	緑点灯：動作可能 黄点灯：閉塞 緑点滅：準備中（立ち上げ中） 赤点灯：障害検出 消灯　：NIFの電源OFF（NIFの交換可能）
CLOSE／FREE	スイッチ (ノンロック)	クローズ／フリースイッチ（注1）	動作中のNIFの電源をOFFにする また，電源OFFのNIFを起動する
0〜47	LED：緑／黄	回線の動作状態を示す	緑点灯：リンク確立 緑点滅：リンク確立およびフレーム送受信中 黄点灯：障害検出 消灯　：STATUS LEDが緑点灯の場合は，リンク障害（注2），閉塞のいずれか

(注1)：CLOSE／FREEスイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。

(注2)：インタフェースケーブルが抜けている場合も含みます。

---

ネットワークインタフェース機構のスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。

---

(3)　コネクタ

各コネクタに接続するケーブルについては，「3.　インタフェースケーブルおよび端末の準備」を参照してください。
