ハードウェア取扱説明書

1.1.2　AX5404S−AC

AX5404S−ACは以下のハードウェア仕様を備えています。

• 基本制御機構（BCU）スロット：2スロット
• 基本スイッチング機構（BSU）スロット：2スロット
• ネットワークインタフェース機構（NIF）スロット：4スロット
• 電源機構（PS）スロット：4スロット
• ファンユニット（FAN）スロット：4スロット

＜この項の構成＞

(1)　外観

(2)　スロット番号

(3)　電源機構の搭載数

(4)　基本制御機構と基本スイッチング機構の搭載数

(5)　LEDおよびスイッチ

(6)　付属品

(1)　外観

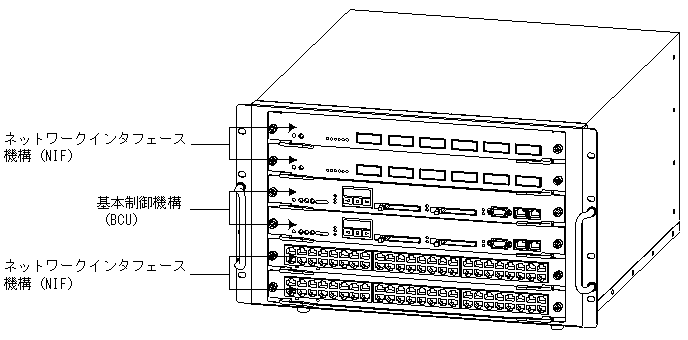

図1-4　AX5404S−AC正面外観

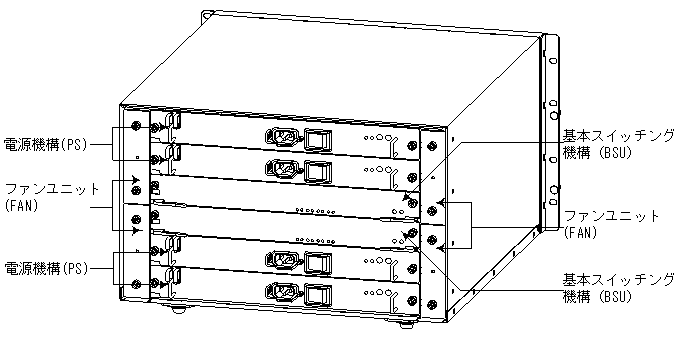

図1-5　AX5404S−AC背面外観

(2)　スロット番号

本装置の各オプション機構のスロット番号は以下のようになります。

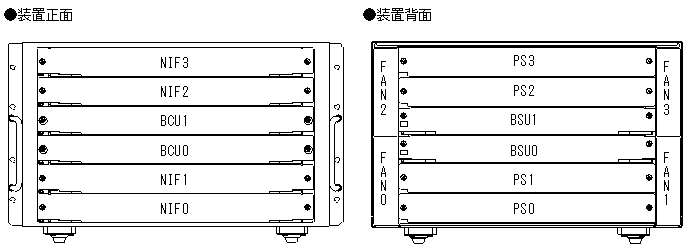

図1-6　AX5404S−ACのスロット番号

(3)　電源機構の搭載数

本装置の電源冗長方式は2対2冗長です。電源機構は基本2個，冗長2個が必要です。

電源機構の搭載位置については下表を参照してください。

表1-2　AX5404S−ACの電源機構の搭載位置

電源冗長方式	電源の冗長化	基本		冗長
		PS0	PS1	PS2	PS3
2対2冗長	なし	○	○	×	×
	あり	○	○	○	○

---

本装置にはAC100V電源機構またはDC−48V電源機構を搭載することができます。

ただし，1台の装置にAC100V電源機構とDC−48V電源機構を同時に搭載しないでください。

AC100V電源機構とDC−48V電源機構を同時に搭載しても，正常動作いたしません。

---

---

電源機構を1個しか搭載していない場合は電源を投入しても本装置は起動しません。

---

(4)　基本制御機構と基本スイッチング機構の搭載数

本装置では，基本制御機構と基本スイッチング機構を対にして使用します。

BCU0の基本制御機構とBSU0の基本スイッチング機構が対になります。また，BCU1の基本制御機構とBSU1の基本スイッチング機構が対になります。

基本制御機構および基本スイッチング機構の搭載位置については下表を参照してください。

表1-3　AX5404S−ACの基本制御機構と基本スイッチング機構の搭載位置

基本制御機構および基本スイッチング機構	BCU0	BCU1	BSU0	BSU1
1重化の場合	○	×	○	×
2重化の場合	○	○	○	○

(5)　LEDおよびスイッチ

LEDおよびスイッチは，それぞれのオプション機構に取り付けられています。装置正面側のLEDおよびスイッチについては，「1.4　基本制御機構（BCU）」および「1.6　ネットワークインタフェース機構（NIF）」を参照してください。また，装置背面側のLEDについては，「1.2　ファンユニット（FAN−B）」，「1.3　電源機構（PS）」，および 「1.5　基本スイッチング機構（BSU）」を参照してください。

(6)　付属品

装置本体の付属品はありません。
