ハードウェア取扱説明書
AX5402S−ACは以下のハードウェア仕様を備えています。
- 基本制御機構（BCU）スロット：1スロット
- 基本スイッチング機構（BSU）スロット：1スロット
- ネットワークインタフェース機構（NIF）スロット：2スロット
- 電源機構（PS）スロット：2スロット
- ファンユニット（FAN）スロット：2スロット
- ＜この項の構成＞
- (1) 外観
- (2) スロット番号
- (3) 電源機構の搭載数
- (4) 基本制御機構と基本スイッチング機構の搭載数
- (5) LEDおよびスイッチ
- (6) 付属品
(1) 外観

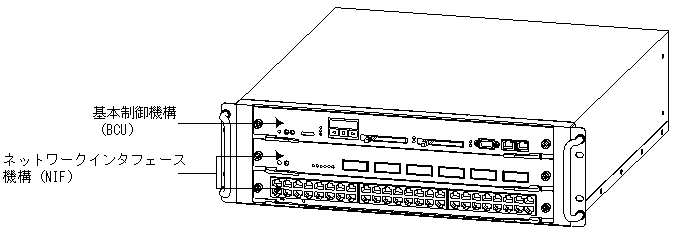

図1-1 AX5402S−AC正面外観

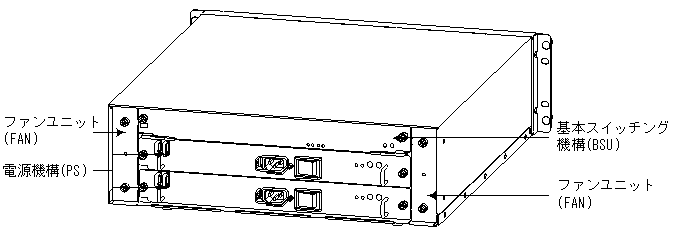

図1-2 AX5402S−AC背面外観
(2) スロット番号
本装置のオプション機構のスロット番号は以下のようになります。

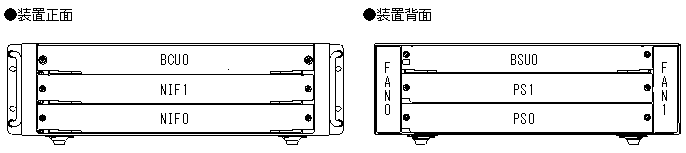

図1-3 AX5402S−ACのスロット番号
(3) 電源機構の搭載数
本装置の電源冗長方式は1対1冗長です。電源機構は基本1個，冗長1個が必要です。
電源機構の搭載位置については下表を参照してください。
表1-1 AX5402S−ACの電源機構の搭載位置
電源冗長方式 電源の冗長化 基本 冗長 PS0 PS1 1対1冗長 なし ○ × あり ○ ○
- 本装置にはAC100V電源機構またはDC−48V電源機構を搭載することができます。
- ただし，1台の装置にAC100V電源機構とDC−48V電源機構を同時に搭載しないでください。
- AC100V電源機構とDC−48V電源機構を同時に搭載しても，正常動作いたしません。
(4) 基本制御機構と基本スイッチング機構の搭載数
本装置では，基本制御機構と基本スイッチング機構を対にして使用します。
基本制御機構と基本スイッチング機構を１枚ずつ搭載します。
(5) LEDおよびスイッチ
LEDおよびスイッチは，それぞれのオプション機構に取り付けられています。装置正面側のLEDおよびスイッチについては，「1.4 基本制御機構（BCU）」および「1.6 ネットワークインタフェース機構（NIF）」を参照してください。また，装置背面側のLEDについては，「1.2 ファンユニット（FAN−B）」，「1.3 電源機構（PS）」，および 「1.5 基本スイッチング機構（BSU）」を参照してください。
(6) 付属品
装置本体の付属品はありません。
