9.9.2　POS回線【AX7800S】

回線テストでは，指定するテスト種別により，テスト用に送出するフレームまたはデータの折り返し位置が異なります。テスト種別によるフレームの折り返し位置を次の図に示します。

図9-64　回線テストのテスト種別によるフレームの折り返し位置

表9-7　フレーム折り返し位置ごとの回線テスト種別

フレームの 折り返し位置	回線テスト種別	確認できる障害部位
NIF	モジュール内部ループバックテスト	NIF（トランシーバを除く）
ループコネクタ	ループコネクタループバックテスト	NIF（トランシーバ含む）
相手装置	ループコネクタループバックテスト	NIF（トランシーバ含む），接続ケーブル，相手装置
本装置のフレーム折り返し設定	ネットワークラインループバックテスト

また，コマンドの詳細は，「運用コマンドレファレンス Vol.1　test interfaces（POS）【AX7800S】」を参照してください。

次にテスト種別ごとのテスト方法を説明します。

＜この項の構成＞

(1)　NIF内でのフレーム折り返しを確認する

(2)　ループコネクタでのフレーム折り返しを確認する

(3)　相手装置内でのフレームの折り返しを確認する

(4)　相手装置からのフレームの折り返し設定をする

(1)　NIF内でのフレーム折り返しを確認する

NIF内でのフレーム折り返しを確認する場合，モジュール内部ループバックテストを実行してください。モジュール内部ループバックテストを実行する場合は，closeコマンドで回線を閉塞してから行ってください。テストを終了するときは，freeコマンドで回線を閉塞状態から運用状態に戻してください。本テストでは，NIF障害（トランシーバを除く）の有無を確認するため，テスト用フレームを本装置のNIFボード内で折り返します。本テストは全回線種別で実行できます。本テスト実行中はトランシーバの抜き差しを行わないでください。

テスト例として，NIF番号1のLine番号0で送信間隔1秒としてテストを行ったケースを示します。

運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。


> close nif 1 line 0[Enter]

> test interfaces nif 1 line 0 internal[Enter]

（約1分間待つ）

> no test interfaces nif 1 line 0[Enter]

> free nif 1 line 0[Enter]

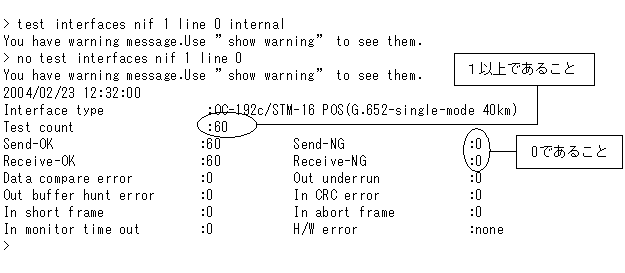

コマンド実行結果として，「図9-65　test interfaces，no test interfacesコマンド実行結果例」に示す画面を表示するので，次のことを確認してください。

”Send-NG”および”Receive-NG”が0であること。

”Send-NG”および”Receive-NG”が0の場合，回線テスト結果は正常です。

”Send-NG”および”Receive-NG”が0でない場合は，何らかの異常があるので「運用コマンドレファレンス Vol.1　no test interfaces（POS)【AX7800S】」の回線テスト実行結果の表示内容を参照してください。

図9-65　test interfaces，no test interfacesコマンド実行結果例

(2)　ループコネクタでのフレーム折り返しを確認する

ループコネクタでのフレーム折り返しを確認する場合，ループコネクタループバックテストを実行してください。ループコネクタループバックテストを実行する場合，およびループコネクタを接続する場合は，closeコマンドで回線を閉塞してから行ってください。テストを終了するときは，接続を戻してからfreeコマンドで回線を閉塞状態から運用状態に戻してください。本テストでは，NIF障害（トランシーバ含む）を確認するため，テスト用フレームを本装置のNIFボードに接続したループコネクタ内で折り返します。本テストは全回線種別で実行できます。

回線種別ごとにテストする対象のLine番号のケーブルを抜いて各回線種別ごとのループコネクタを接続しテストを実施します。ループコネクタ未接続，またはその回線に対応するループコネクタを接続しない場合，正しくテストが実施できないので注意してください。テスト例として，NIF番号1のLine番号0で送信間隔1秒としてケーブルを抜いて各回線種別ごとのループコネクタを接続しテストを行ったケースを示します。

運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。


> close nif 1 line 0[Enter]

（該当ポートにループコネクタを接続する）

> test interfaces nif 1 line 0 connector[Enter]

（約1分間待つ）

> no test interfaces nif 1 line 0[Enter]

（該当ポートのループコネクタを外し，接続を元に戻す）

> free nif 1 line 0[Enter]


なお，テスト実行結果の確認は「(1)　NIF内でのフレーム折り返しを確認する」のテスト実行結果と同様に行ってください。

注　OC-48c／STM-16 POS(40km)およびOC-192c／STM-64 POS(40km)でループコネクタループバックテストを行う場合には光アッテネータ（光減衰器）が必要です。光の減衰については次の表を参照してください。

表9-8　光の減衰

No	回線種別	減衰値（db）
1	OC-48c／STM-16 POS(40km)	15〜18
2	OC-192c／STM-64 POS(40km)	5〜11

(3)　相手装置内でのフレームの折り返しを確認する

相手装置内でのフレーム折り返しを確認する場合，ループコネクタループバックテストを実行してください。ループコネクタループバックテストを実行する場合は，closeコマンドで回線を閉塞してから行ってください。テストを終了するときは，freeコマンドで回線を閉塞状態から運用状態に戻してください。本テストでは，NIF（トランシーバ含む），接続ケーブル，相手装置の障害を確認するためテスト用フレームを相手装置内で折り返します。

相手装置内で折り返す場合のテスト手順を以下に示します。

• 相手装置のテスト対象の回線に対し，テスト用フレームの折り返し設定をする（相手装置でネットワークラインループバックテストを実行する）。
• 本装置でループコネクタループバックテストを実行する。

テスト例として，相手装置のNIF番号1のLine番号0で折り返し，本装置のNIF番号1のLine番号0で送信間隔1秒で受信するケースを示します。

運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。


[本装置]
> close nif 1 line 0[Enter]

[相手装置]
> test interfaces nif 1 line 0 network-line[Enter]
[本装置]
> test interfaces nif 1 line 0 connector[Enter]

（約1分間待つ）
[相手装置][本装置]
> no test interfaces nif 1 line 0[Enter]

[本装置]
> free nif 1 line 0[Enter]


なお，テスト実行結果の確認は「(1)　NIF内でのフレーム折り返しを確認する」のテスト実行結果と同様に行ってください。テストの実行結果は本装置（ループコネクタループバックテストを実行した装置）で確認します。

(4)　相手装置からのフレームの折り返し設定をする

フレームの折り返しを設定する場合，ネットワークラインループバックテストを実行してください。ネットワークラインループバックテストを実行する場合は，相手装置のテスト対象回線をcloseコマンドで閉塞してから行ってください。テストを終了するときは，相手装置のテスト対象回線をfreeコマンドで閉塞状態から運用状態に戻してください。本テストは受信したテスト用フレームの折り返し設定だけ行います。相手装置から受信したデータは，物理層フレームごとに折り返します。本テストは全回線種別で実行できます。

本装置のNIFボード内で折り返す場合のテスト手順を以下に示します。

• 本装置のテスト対象の回線に対し，本装置でネットワークラインループバックテストを実行する。
• 相手装置でループコネクタループバックテストを実行する。

テスト例として，本装置のNIF番号1のLine番号0で折り返し，相手装置のNIF番号1のLine番号0で送信間隔1秒で受信するケースを示します。

運用端末からtest interfaces，no test interfacesの順でコマンドを実行します。


[相手装置]
> close nif 1 line 0[Enter]

[本装置]
> test interfaces nif 1 line 0 network-line[Enter]
[相手装置]
> test interfaces nif 1 line 0 connector[Enter]

（約1分間待つ）
[本装置][相手装置]
> no test interfaces nif 1 line 0[Enter]

[相手装置]
> free nif 1 line 0[Enter]


注　本テストは，受信データの折り返し設定だけを行うため，テスト結果表示はありません。テスト結果は相手装置で確認できます。このため，テスト間隔，テストパターン番号，テストデータ長は，指定不可となります。
