本装置のIPv6マルチキャストルーティング情報で,PIM-SM機能を設定した場合の確認内容には次のものがあります。
- <この項の構成>
- (1) インタフェース情報
- (2) 隣接情報
- (3) 送信元ルート情報
- (4) PIM-SM BSR情報
- (5) PIM-SM ランデブーポイント情報
- (6) PIM-SM ルーティング情報
(1) インタフェース情報

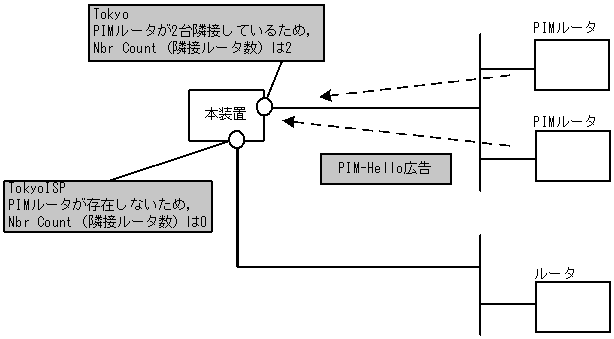

show ipv6 pim interfaceを実行して,次のことを確認してください。
図6-85 show ipv6 pim interfaceコマンドの実行結果
> show ipv6 pim interface Interface Component Vif Nbr Hello DR This Count Intvl Address System Tokyo PIM-SM 1 2 30 fe80::200:87ff:fe10:a95a Y (以下省略) >
- 当該インタフェース名称が含まれていることを確認してください。当該インタフェース名称が含まれていない場合,そのインタフェースでIPv6 PIM-SMは動作していません。コンフィグレーションで当該インタフェースでIPv6 PIMがenableになっているか確認してください。また,そのインタフェースに障害が発生していないか確認してください。
- 該当インタフェースのNbr Count(PIM隣接ルータ数)を確認してください。0の場合は隣接ルータが存在しないか,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。
(2) 隣接情報

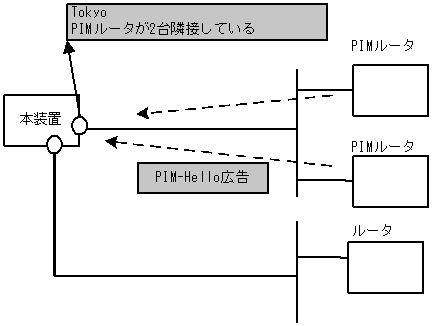

show ipv6 pim neighborを実行して,当該インタフェースに関する隣接相手を確認してください。ある特定の隣接が存在しない場合,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。
図6-86 show ipv6 pim neighborコマンドの実行結果
> show ipv6 pim neighbor NeighborAddress Interface Uptime Expires fe80::200:87ff:fea0:abcd Tokyo 00:05 01:40 fe80::200:87ff:feb0:1234 Tokyo 00:05 01:40 (以下省略) >
(3) 送信元ルート情報

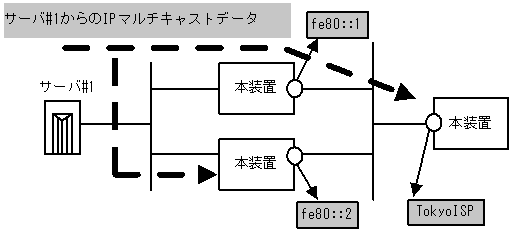

show ipv6 rpfコマンドを実行して,送信元のルート情報を確認してください。
図6-87 show ipv6 rpfコマンドの実行結果
> show ipv6 rpf RPF Information for ? (2001:db8::100): If multi1 NextHop fe80::1 (以下省略) >
(4) PIM-SM BSR情報
show ipv6 pim bsrを実行して,BSRアドレスが表示されていることを確認してください。”----”表示の場合,BSRがBootstrapメッセージを広告していないか,BSRが存在していない可能性があります。BSRを調査してください。なお,PIM-SSMではBSRは使用しないので注意してください。
図6-88 show ipv6 pim bsrコマンドの実行結果
> show ipv6 pim bsr Status: Not Candidate Bootstrap Router BSR Address:2001:db8::1 Priority:100,Hash Mask length:30 Uptime:03:00 Bootstrap Timeout:130 seconds >
(5) PIM-SM ランデブーポイント情報
show ipv6 pim rendezvous-point mappingを実行して,該当のIPv6マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合,BSRがBootstrapメッセージを広告していないか,ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお,PIM-SSMではランデブーポイントは使用しないので注意してください。
図6-89 show ipv6 pim rendezvous-point mapping コマンドの実行結果
> show ipv6 pim rendezvous-point mapping brief Status: Not Candidate Rendezvous Point Total: 2 routes, 2 group, 1 RPs Group/masklen C-RP Address ff15:100::/32 2001:db8::1 ff15:200::/32 2001:db8::1 >
(6) PIM-SM ルーティング情報
show ipv6 mrouteコマンドを実行し,当該宛先アドレスへの経路が存在するかどうかを確認してください。(S,G)エントリが存在しない場合は,(*,G)エントリが存在しているかを確認してください。(*,G)が存在しない場合,およびin-coming.downstreamが正しくない場合は隣接ルータを調査してください。なお,PIM-SSMでは(*,G)は使用しません(存在しません)。
図6-90 PIM-SMマルチキャストルート情報の表示
> show ipv6 mroute Total: 4 routes, 3 groups, 2 RPs (S,G) 2 routes ------------------------------------------------------ Group Address Source Address ff15:100::50 2001:db8::100 Uptime 02:00 Expires 02:30 Assert 01:00 Flags F Protocol SM in-coming : TokyoISP upstream: Direct Reg-Sup: 60s downstream: Osaka uptime 02:30 expires 00:40 ff15:200::1 2001:db8::200 Uptime 02:00 Expires 02:30 Assert 01:00 Flags F Protocol SM in-coming : Tokyo upstream: Direct Reg-sup:60s downstream: localhost uptime 02:30 expires--:-- (*,G) 2 routes ------------------------------------------------------ Group Address RP Address ff15:100::50 2001:db8::1 Uptime 02:00 Expires 02:30 Assert 01:00 Flags R Protocol SM in-coming : Tokyo upstream: This System downstream: Osaka uptime 02:30 expires 00:40 ff15:200::1 2001:db8::2 Uptime 02:00 Expires 02:30 Assert 01:00 Flags R Protocol SM in-coming : Tokyo upstream: fe80::1200:87ff:fe10:1234 downstream: Osaka uptime 02:30 expires 00:40 downstream: Nagoya uptime 02:30 expires 00:41
