電源をONにしたまま,システム操作パネルからボードの交換を指示できます。交換できるボードは,次のとおりです。
- AX7800Sの場合
- 待機系BCUボード,PSUボード,NIFボード
- AX5400Sの場合
- 待機系BCUボード,BSUボード,NIFボード
電源ONしたまま各ボードを交換する手順の概略は次のようになります。
- システム操作パネルからclose指示を実行して,ボードを閉塞
- 1.で閉塞させたボードの取り外し
- 交換用ボードの取り付け
- システム操作パネルからfree指示を実行して,ボードを運用再開
ボード交換の詳細な手順については「9. 保守作業」を参照してください。
- <この節の構成>
- (1) ボード交換の選択
- (2) 他の情報表示の抑制
- (3) closeの操作
- (4) freeの操作
(1) ボード交換の選択
- ボードを運用停止させる場合
- <ACTION>で”CLOSE”を選択してENTRキーを押下すると,closeの操作が表示されます。
- ボードを運用開始させる場合
- <ACTION>で”FREE”を選択してENTRキーを押下すると,freeの操作が表示されます。
(2) 他の情報表示の抑制
ボードの交換の動作指示を行っている間は,障害情報の表示は行われません。

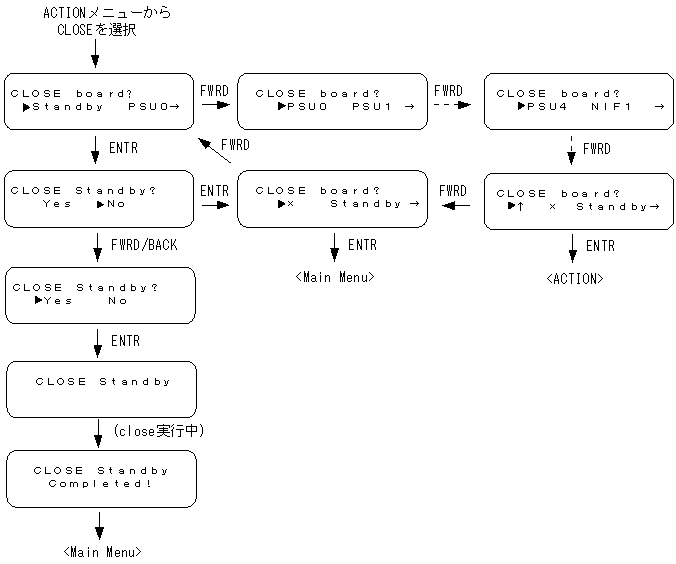

(3) closeの操作
図4-10 closeの操作手順

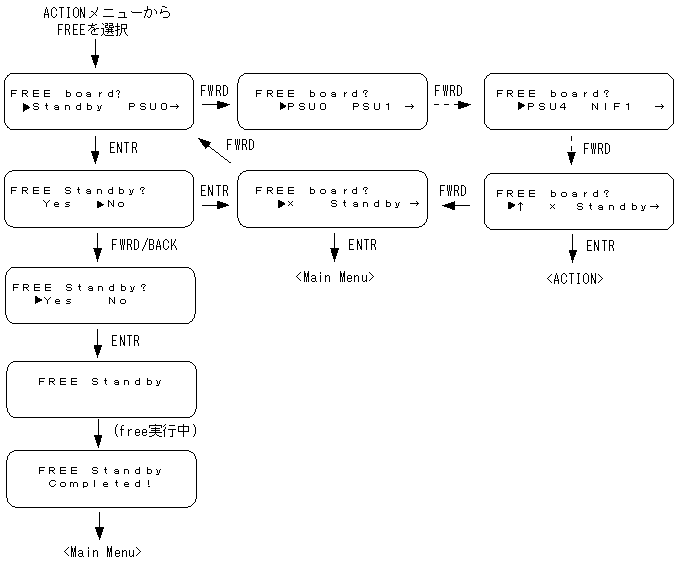

(4) freeの操作
図4-11 freeの操作手順
