運用ガイド

4.5　バージョンの表示

本装置に組み込まれているソフトウェアと実装されているボードの情報を表示します。

<INFORMATION>で”Ver”を選択してENTRキーを押下すると，バージョン表示画面が表示されます。

＜この節の構成＞

(1)　バージョン表示

(1)　バージョン表示

ボード型名の表示中にENTRキーを押下すると，シリアルナンバーを表示できます（モデル名の表示中はAX5400Sだけ装置のシリアルナンバーを表示できます）。型名またはシリアルナンバーの表示中にFWRDキーを押下するごとに，表示するボードが次のように変わります。BACKキーでは逆順となります。

AX7800Sの場合

「モデル」→「SW」→「BCU0」→「BCU1」→「PSU0」→「PSU1」→・・・→「NIF0」→「NIF1」→・・・→「モデル」

AX5400Sの場合

「モデル」→「SW」→「BCU0」→「BCU1」→「BSU0」→「BSU1」→「NIF0」→「NIF1」→・・・→「モデル」

シリアルナンバーの表示中にENTRキーを押下することにより，<Main Menu>に戻ります。モデル名またはボード型名の表示中は一度シリアルナンバーの表示になり，再度ENTRキーを押下することにより，<Main Menu>メニューに戻ります。

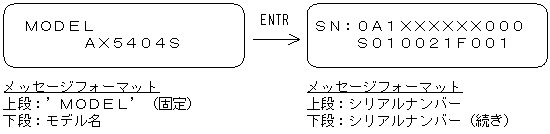

図4-6　バージョン表示の表示例（モデル）（シリアルナンバーはAX5400Sだけ表示）

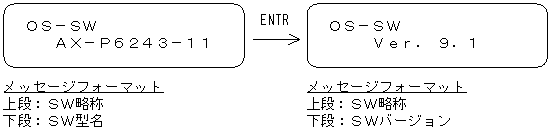

図4-7　バージョン表示の表示例（SW）

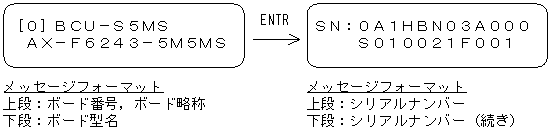

図4-8　バージョン表示の表示例（BCU）
