コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
一つのIPv4グローバルアドレスを持つサイト(6to4サイト)間において,6to4トンネル機能を使ってIPv4ネットワーク(The Internet)を介したIPv6通信を行う場合の例を示します。
(2) 構成図と設定条件
- [構成図]

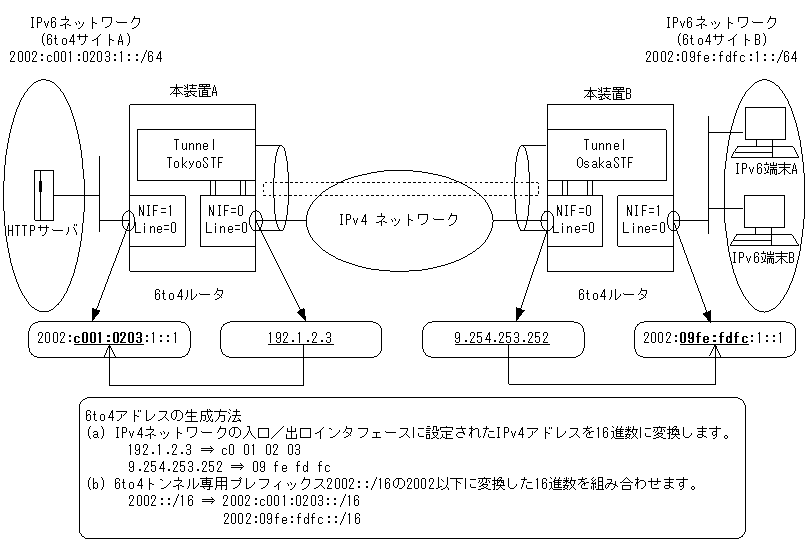

図11-26 6to4トンネル(6to4サイト間)構成図
- [設定条件]
- 本装置AとBにIPv4グローバルアドレスを持ったIPv4ネットワークに接続インタフェースの設定を行います。
- 装置AとB間はIPv4ネットワーク(The Internet)上での通信経路が保証されています。
- 本装置AとBに6to4トンネルの設定を行います。
- 本装置AとBに各サイト固有の6to4アドレスを持つネットワークの設定を行います。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# line ISPline1 gigabit_ethernet 0/0 [line ISPline1] 2 (config)# ip 192.1.2.3 mask 255.255.0.0 [line ISPline1] 3 (config)# exit 4 (config)# tunnel TokyoSTF 6to4 [tunnel TokyoSTF] 5 (config)# ip 2002:c001:0203::1/16 [tunnel TokyoSTF] 6 (config)# exit 7 (config)# line Department1 ethernet 1/0 [line Department1] 8 (config)# ip 2002:c001:0203:1::1/64 [line Department1] 9 (config)# exit表11-34 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名ISPline1の1000BASE-X回線を定義します。
lineモードに移行します。2 回線名ISPline1にIPアドレス192.1.2.3,サブネット255.255.0.0を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 6to4トンネルインタフェースTokyoSTFを定義します。
tunnelモードに移行します。5 6to4トンネルインタフェースTokyoSTFにIPv6アドレス2002:c001:0203::1,プレフィックス長16を定義します。 6 tunnelモードからグローバルコンフィグモードに戻ります。 7 NIF番号1,Line番号0にLine名Department1の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。8 インタフェース名Department1にIPv6アドレス2002:c001:0203:1::1/64を定義します。 9 lineモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# line ISPline2 ethernet 0/0 [line ISPline2] 2 (config)# ip 9.254.253.252 mask 255.255.0.0 [line ISPline2] 3 (config)# exit 4 (config)# tunnel OsakaSTF 6to4 [tunnel OsakaSTF] 5 (config)# ip 2002:09fe:fdfc::1/16 [tunnel OsakaSTF] 6 (config)# exit 7 (config)# line Department2 ethernet 1/0 [line Department2] 8 (config)# ip 2002:09fe:fdfc:1::1/64 [line Department2] 9 (config)# exit表11-35 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名ISPline2の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。2 回線名ISPline2にIPアドレス9.254.253.252,サブネット255.255.0.0を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 6to4トンネルインタフェースOsakaSTFを定義します。
tunnelモードに移行します。5 6to4トンネルインタフェースOsakaSTFにIPv6アドレス2002:09fe:fdfc::1,プレフィックス長16を定義します。 6 tunnelモードからグローバルコンフィグモードに戻ります。 7 NIF番号1,Line番号0にLine名Department2の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。8 インタフェース名Department2にIPv6アドレス2002:09fe:fdfc:1::1/64を定義します。 9 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
line ISPline1 gigabit_ethernet 0/0 ip 192.1.2.3 mask 255.255.0.0 ! line Department1 ethernet 1/0 ip 2002:c001:0203:1::1/64 ! tunnel TokyoSTF 6to4 ip 2002:c001:0203::1/16
- <本装置B>
line ISPline2 ethernet 0/0 ip 9.254.253.252 mask 255.255.0.0 ! line Department2 ethernet 1/0 ip 2002:09fe:fdfc:1::1/64 ! tunnel OsakaSTF 6to4 ip 2002:09fe:fdfc::1/16
