コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
二つのVLAN毎にスパニングツリーを構築するPVST+の設定例を示します。本設定例では,パスコストによるロードバランスを行います。
(2) 構成図と設定条件
- [構成図]

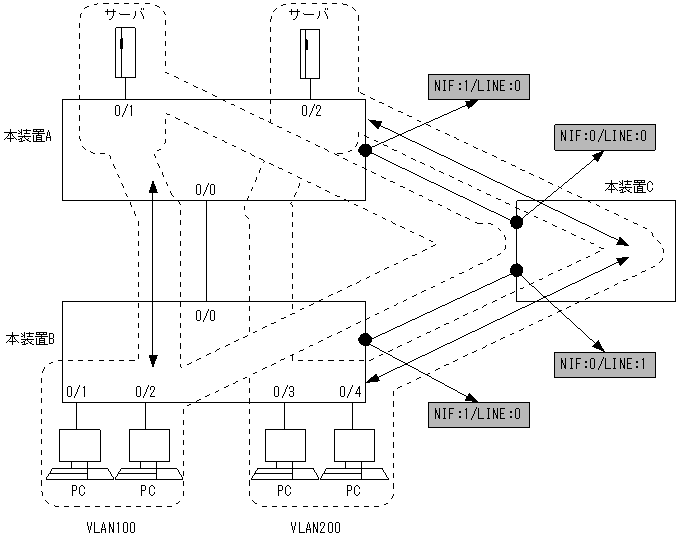

図7-16 構成図
- [設定条件]
- 本装置A,本装置B,本装置CにポートVLANを設定します。
- 各装置にPVST+スパニングツリーをVLAN単位に設定します。
- 各ツリーはIEEE802.1wで動作するように設定します。
- 本装置Aをルートブリッジにするために,本装置Aのブリッジ優先度を高く設定します。
- サーバとPCの間のデータ転送を次のようにロードバランスします。
・VLAN100:本装置Aと本装置Bの間の回線で直接行う。
・VLAN200:本装置C経由で行う(本装置Aと本装置Bの間の回線のパスコストを高くする)
- 本装置A,本装置B,本装置Cを接続する回線はすべて同じ速度とします。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0,1/0 [spanning-tree-system] 3 (config)# exit 4 (config)# spanning-tree pvst+ 100 [spanning-tree pvst+ 100] 5 (config)# protocol rstp [spanning-tree pvst+ 100] 6 (config)# bridge-priority 16384 [spanning-tree pvst+ 100] 7 (config)# exit 8 (config)# spanning-tree pvst+ 200 [spanning-tree pvst+ 200] 9 (config)# protocol rstp [spanning-tree pvst+ 200] 10 (config)# bridge-priority 16384 [spanning-tree pvst+ 200] 11 (config)# path-cost 50000 0/0 [spanning-tree pvst+ 200] 12 (config)# exit表7-27 本装置Aのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。 3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 4 VLAN100に関するPVST+スパニングツリーを定義します。 5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 6 ブリッジ優先度(値が小さいほど高優先度)を32768(デフォルト値)から16384に変更します。
その結果,VLAN100に関して本装置Aがルートブリッジとなります。7 spanning-treeモードからグローバルコンフィグモードに戻ります。 8 VLAN200に関するPVST+スパニングツリーを定義します。 9 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 10 ブリッジ優先度を32768から16384に変更します。
その結果,VLAN200に関して本装置Aがルートブリッジとなります。11 ポート0/0に関するパスコスト(値が小さいほどフレームを転送するポートとして使用されます)を20,000から50,000に変更します。 12 spanning-treeモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0,1/0 [spanning-tree-system] 3 (config)# exit 4 (config)# spanning-tree pvst+ 100 [spanning-tree pvst+ 100] 5 (config)# protocol rstp [spanning-tree pvst+ 100] 6 (config)# exit 7 (config)# spanning-tree pvst+ 200 [spanning-tree pvst+ 200] 8 (config)# protocol rstp [spanning-tree pvst+ 200] 9 (config)# path-cost 50000 0/0 [spanning-tree pvst+ 200] 10 (config)# exit表7-28 本装置Bのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。 3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 4 VLAN100に関するPVST+スパニングツリーを定義します。 5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 6 spanning-treeモードからグローバルコンフィグモードに戻ります。 7 VLAN200に関するPVST+スパニングツリーを定義します。 8 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 9 ポート0/0に関するパスコストを20,000から50,000に変更します。 10 spanning-treeモードからグローバルコンフィグモードに戻ります。
- <本装置C>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0,1 [spanning-tree-system] 3 (config)# exit 4 (config)# spanning-tree pvst+ 100 [spanning-tree pvst+ 100] 5 (config)# protocol rstp [spanning-tree pvst+ 100] 6 (config)# exit 7 (config)# spanning-tree pvst+ 200 [spanning-tree pvst+ 200] 8 (config)# protocol rstp [spanning-tree pvst+ 200] 9 (config)# exit表7-29 本装置Cのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と0/1)のリンクタイプをPoint-to-pointに設定します。 3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 4 VLAN100に関するPVST+スパニングツリーを定義します。 5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 6 spanning-treeモードからグローバルコンフィグモードに戻ります。 7 VLAN200に関するPVST+スパニングツリーを定義します。 8 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 9 spanning-treeモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
spanning-tree-system link-type point-to-point 0/0,1/0 ! spanning-tree pvst+ 100 protocol rstp bridge-priority 16384 ! spanning-tree pvst+ 200 protocol rstp bridge-priority 16384 path-cost 50000 0/0
- <本装置B>
spanning-tree-system link-type point-to-point 0/0,1/0 ! spanning-tree pvst+ 100 protocol rstp ! spanning-tree pvst+ 200 protocol rstp path-cost 50000 0/0
- <本装置C>
spanning-tree-system link-type point-to-point 0/0-1 ! spanning-tree pvst+ 100 protocol rstp ! spanning-tree pvst+ 200 protocol rstp
