コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
本装置A,本装置BにMAC VLANを設定し,VLANに通信を許可する端末のMACアドレスを設定します。また,装置間を802.1QTag-VLANで接続する設定例を示します。
(2) 構成図と設定条件
- [構成図]

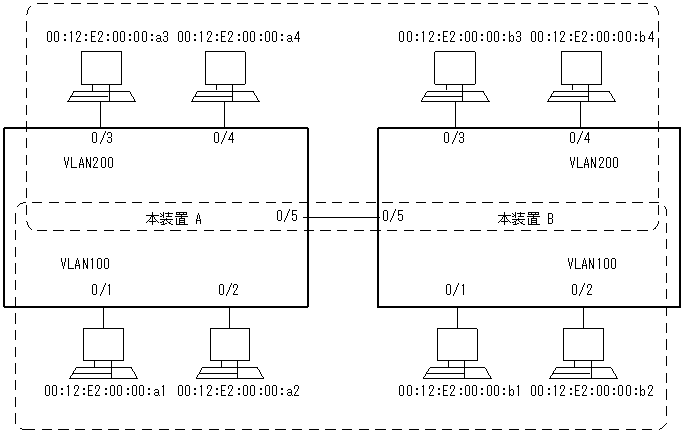

図7-3 構成図
- [設定条件]
- 本装置A,本装置BにMAC VLANを設定します。
- MAC VLANでの通信を許可するMACアドレスを登録します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# vlan 100 mac-based [vlan 100] 2 (config)# mac-address 00:12:E2:00:00:a1 [vlan 100] 3 (config)# mac-address 00:12:E2:00:00:a2 [vlan 100] 4 (config)# untagged-port 0/1-2 [vlan 100] 5 (config)# tagged-port 0/5 [vlan 100] 6 (config)# exit 7 (config)# vlan 200 mac-based [vlan 200] 8 (config)# mac-address 00:12:E2:00:00:a3 [vlan 200] 9 (config)# mac-address 00:12:E2:00:00:a4 [vlan 200] 10 (config)# untagged-port 0/3-4 [vlan 200] 11 (config)# tagged-port 0/5 [vlan 200] 12 (config)# exit表7-4 本装置Aのコンフィグレーション解説
解説番号 解説 1 MAC VLANとしてVLAN ID 100を定義します。
vlanモードに移行します。2 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:a1)を設定します。 3 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:a2)を設定します。 4 ポート0/1-2をUntaggedポートに設定します。 5 ポート0/5をTaggedポートに設定します。 6 vlanモードからグローバルコンフィグモードに戻ります。 7 MAC VLANとしてVLAN ID 200を定義します。
vlanモードに移行します。8 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:a3)を設定します。 9 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:a4)を設定します。 10 ポート0/3-4をUntaggedポートに設定します。 11 ポート0/5をTaggedポートに設定します。 12 vlanモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# vlan 100 mac-based [vlan 100] 2 (config)# mac-address 00:12:E2:00:00:b1 [vlan 100] 3 (config)# mac-address 00:12:E2:00:00:b2 [vlan 100] 4 (config)# untagged-port 0/1-2 [vlan 100] 5 (config)# tagged-port 0/5 [vlan 100] 6 (config)# exit 7 (config)# vlan 200 mac-based [vlan 200] 8 (config)# mac-address 00:12:E2:00:00:b3 [vlan 200] 9 (config)# mac-address 00:12:E2:00:00:b4 [vlan 200] 10 (config)# untagged-port 0/3-4 [vlan 200] 11 (config)# tagged-port 0/5 [vlan 200] 12 (config)# exit表7-5 本装置Bのコンフィグレーション解説
解説番号 解説 1 MAC VLANとしてVLAN ID 100を定義します。
vlanモードに移行します。2 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:b1)を設定します。 3 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:b2)を設定します。 4 ポート0/1-2をUntaggedポートに設定します。 5 ポート0/5をTaggedポートに設定します。 6 vlanモードからグローバルコンフィグモードに戻ります。 7 MAC VLANとしてVLAN ID 200を定義します。
vlanモードに移行します。8 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:b3)を設定します。 9 当該VLANでの通信を許可するMACアドレス(00:12:E2:00:00:b4)を設定します。 10 ポート0/3-4をUntaggedポートに設定します。 11 ポート0/5をTaggedポートに設定します。 12 vlanモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
vlan 100 mac-based mac-address 00:12:E2:00:00:a1 mac-address 00:12:E2:00:00:a2 untagged-port 0/1-2 tagged-port 0/5 ! vlan 200 mac-based mac-address 00:12:E2:00:00:a3 mac-address 00:12:E2:00:00:a4 untagged-port 0/3-4 tagged-port 0/5
- <本装置B>
vlan 100 mac-based mac-address 00:12:E2:00:00:b1 mac-address 00:12:E2:00:00:b2 untagged-port 0/1-2 tagged-port 0/5 ! vlan 200 mac-based mac-address 00:12:E2:00:00:b3 mac-address 00:12:E2:00:00:b4 untagged-port 0/3-4 tagged-port 0/5
