コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
本装置A,本装置BにポートVLANを設定し,装置間を802.1QTag-VLANで接続する設定例を示します。
(2) 構成図と設定条件
- [構成図]

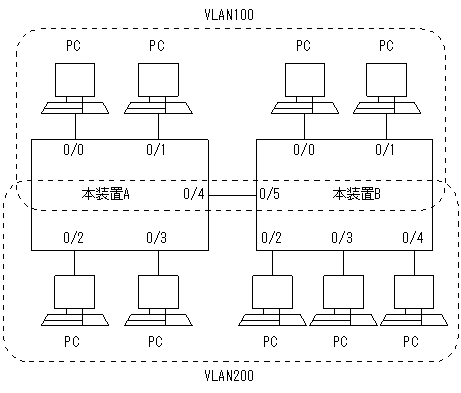

図7-1 構成図
- [設定条件]
- 本装置Aと本装置BにポートVLANを設定します。
- 本装置Aと本装置Bを接続するポートに802.1Q Tag-VLANを設定します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# vlan 100 [vlan 100] 2 (config)# untagged-port 0/0-1 [vlan 100] 3 (config)# tagged-port 0/4 [vlan 100] 4 (config)# exit 5 (config)# vlan 200 [vlan 200] 6 (config)# untagged-port 0/2-3 [vlan 200] 7 (config)# tagged-port 0/4 [vlan 200] 8 (config)# exit表7-1 本装置Aのコンフィグレーション解説
解説番号 解説 1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。2 ポート0/0とポート0/1をUntaggedポートに設定します。 3 ポート0/4をTaggedポートに設定します。 4 vlanモードからグローバルコンフィグモードに戻ります。 5 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。6 ポート0/2とポート0/3をUntaggedポートに設定します。 7 ポート0/4をTaggedポートに設定します。 8 vlanモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# vlan 100 [vlan 100] 2 (config)# untagged-port 0/0-1 [vlan 100] 3 (config)# tagged-port 0/5 [vlan 100] 4 (config)# exit 5 (config)# vlan 200 [vlan 200] 6 (config)# untagged-port 0/2-4 [vlan 200] 7 (config)# tagged-port 0/5 [vlan 200] 8 (config)# exit表7-2 本装置Bのコンフィグレーション解説
解説番号 解説 1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。2 ポート0/0とポート0/1をUntaggedポートに設定します。 3 ポート0/5をTaggedポートに設定します。 4 vlanモードからグローバルコンフィグモードに戻ります。 5 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。6 ポート0/2,0/3,0/4をUntaggedポートに設定します。 7 ポート0/5をTaggedポートに設定します。 8 vlanモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
vlan 100 untagged-port 0/0-1 tagged-port 0/4 ! vlan 200 untagged-port 0/2-3 tagged-port 0/4
- <本装置B>
vlan 100 untagged-port 0/0-1 tagged-port 0/5 ! vlan 200 untagged-port 0/2-4 tagged-port 0/5
