6.4.1　VRRPポーリングの概要

VRRPポーリングは，コンフィグレーションによって指定されたIPアドレス宛てにICMP Echoパケットによるポーリングを行い，疎通状態を監視します。ICMP EchoパケットはRFC標準であるため，宛先IPアドレスに指定する相手装置が本装置である必要はありません。ただし，ICMP Echoパケットに対して応答を返す必要があります。応答確認はpingコマンドを使用して行えます。応答がないため障害と判定した場合は，障害監視インタフェースと同様に仮想ルータの優先度を下げて運用します。VRRPポーリングを次の図に示します。

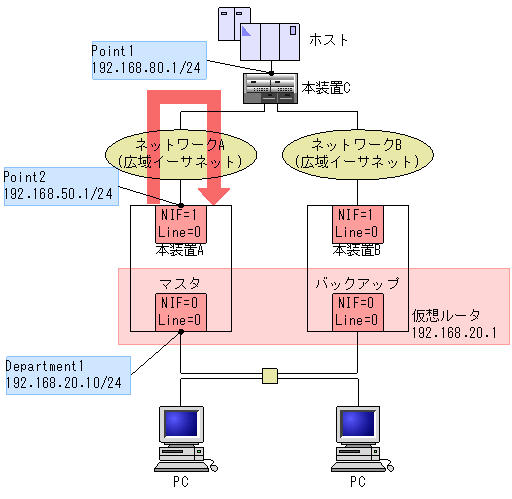

図6-5　VRRPポーリング

「図6-5　VRRPポーリング」を例にして説明します。本装置AにはDepartment1というイーサネットインタフェースとPoint2というイーサネットインタフェースの二つが定義されています。仮想ルータはDepartment1に設定されています。通常の障害監視インタフェースでは，ネットワーク上で発生した障害は検出できません。しかし，本装置では宛先IPアドレス(target address)を指定してVRRPポーリングを有効にすることによって，ネットワーク上で発生した障害をすぐ検出できます。また，ホスト側の本装置Cはstaticポーリングを使用し，経路切り替えを行います。staticポーリングについては，「解説書 Vol.1　12.3.1(3) スタティック経路のゲートウェイ監視」を参照してください。

「図6-5　VRRPポーリング」の，本装置Aの仮想ルータの障害監視インタフェースをPoint2，障害監視インタフェースダウン時の優先度を0，ポーリングの宛先IPアドレスをルータ1のPoint1のIPアドレス(192.168.80.1)に設定した場合，ネットワーク上で障害が発生し応答が返らなくなると，自動的にマスタが本装置Aから本装置Bへ切り替わります。なお，障害検出時間または障害回復検出時間はコンフィグレーションによって変更できます。

障害監視インタフェースがダウンした場合，VRRPポーリングは疎通不可能状態と判断し，インタフェースがアップするまで待機します。障害監視インタフェースがアップした時，再度ポーリングを始め，障害復旧検証によって疎通可能状態と判定した場合，切り戻しを行います。
