1.5　マーカー

マーカーは，Tag-VLANヘッダ内のユーザ優先度およびIPヘッダ内のDSCPを書き換える機能です。この節で説明するマーカーの位置づけを次の図に示します。

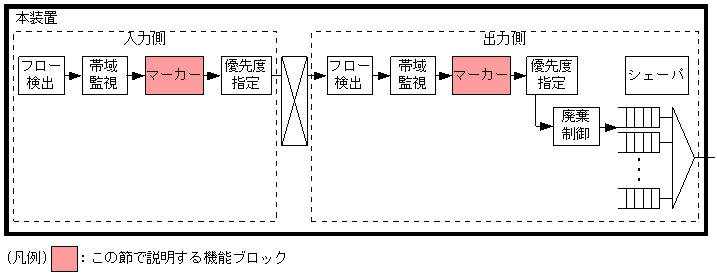

図1-12　マーカーの位置づけ

＜この節の構成＞

(1)　DSCP書き換え

(2)　ユーザ優先度書き換え

(1)　DSCP書き換え

検出したフローのTOSフィールド（IPv4ヘッダ）またはトラフィッククラスフィールド（IPv6ヘッダ）の上位6ビットを書き換えます。ユニキャスト，およびマルチキャストパケットに対して，入力側と出力側でDSCP値の書き換えができます。

この機能を利用することによって，検出したフローのユーザ優先度をDSCP値に対応づけることができます。例えば，ユーザ優先度が7のフローに対してDSCPを63に設定できます。

また，帯域監視機能ブロックからの指示によって，最低帯域を超えたフローのDSCPを書き換えることができます。例えば最低帯域を超えたフローに対して，DSCPを0に設定できます。

なお，DSCPへの書き換えは，レイヤ3中継の送受信側およびレイヤ2中継の受信側で動作します。

DSCP書き換えを行わない場合，レイヤ2中継およびレイヤ3中継では受信時のDSCPで送信します。

(2)　ユーザ優先度書き換え

検出したフローのTag-VLANヘッダ内にあるユーザ優先度を書き換えます。ユニキャスト，およびマルチキャストフレームに対して，入力側と出力側でユーザ優先度の書き換えができます。ユーザ優先度は次の図に示すように，VLANタグ情報フィールドの先頭の3ビットを指します。

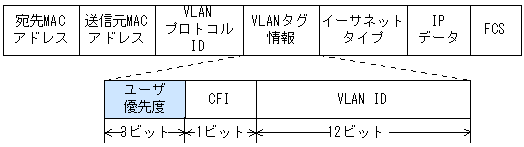

図1-13　Tag-VLANのヘッダフォーマット

この機能を利用することによって，検出したフローのDSCP値をユーザ優先度に対応付けることができます。例えば，DSCPが63のフローに対してユーザ優先度を7に設定できます。

なお，ユーザ優先度の書き換えを使用することなく，受信したTag-VLANパケットを別のVLAN IDを持つTag-VLANへ中継すると，出力するパケットのユーザ優先度はデフォルトの0となります。

また，ユーザ優先度の書き換えを使用せずにレイヤ2中継を行った場合，受信時のユーザ優先度で送信します。レイヤ3中継を行った場合，ユーザ優先度はデフォルトの0に書き換えます。
