8.1.1　概要

スパニングツリープロトコルは，ループ防止プロトコルです。スパニングツリープロトコルを使用することで，スイッチ間でお互いに通信し，ネットワーク上の物理ループを発見することができます。スイッチ接続のネットワーク上のループが発生した場合の問題点について次の図に示します。

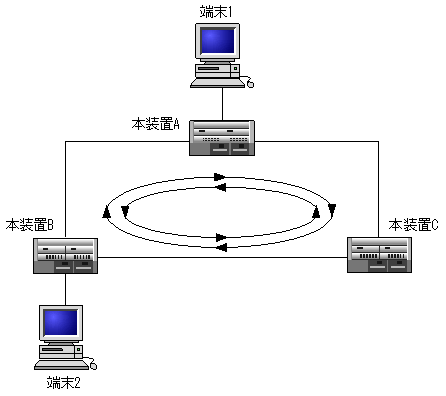

図8-1　ネットワーク上でのループ発生時の問題点

端末1が端末2に対してフレームを最初に送信した場合を例とします。

• 端末1によって端末2に送信されたフレームは，本装置Aによって受信されます。これが，端末1と端末2の間でやり取りされる最初のフレームであるため，本装置A，B，CのFDBには端末1に対するエントリの登録はまだ行われていません。
• 本装置Aは端末1のMACアドレスとポートとのマッピングをFDBに登録しフレームをフラッディングします。本装置Aによりフラッディングしたフレームを本装置Bおよび本装置Cが受け取ると，それぞれが端末1から最初に受けたフレームのため，端末1のMACアドレスと本装置A側ポートとのマッピングをFDBに登録しフレームをフラッディングします。
• それにより本装置Bは本装置Cからフラッディングされた端末1からの送信フレームを受信したときに，最初のエントリを削除し端末1のMACアドレスを本装置C側ポートにマッピングするエントリをFDBに登録します。同様に本装置Cは本装置Bよりフラッディングされたフレームを受信したときに最初のエントリを削除し端末1のMACアドレスを本装置B側ポートにマッピングするエントリをFDBに登録します。
• この結果，全装置とも端末1のMACアドレスが複数のポート間で交互に切り替り登録され，FDBが不安定な状態となり，どの装置もフレームを端末1に正しく転送できなくなってしまいます。

スパニングツリープロトコルは，このようなループを防止することを目的としています。
