7.3.1　概要

プロトコル単位でVLANのグループ分けを行います。IPv4やIPv6といったプロトコルごとに異なるVLANを構成できます。複数のプロトコルを同一のプロトコルVLANに設定することもできます。プロトコルの識別には次の3種類の値を使用します。

• EthernetV2形式フレームのEther-type値
• 802.3形式フレームのLLC値(DSAP,SSAP)
• 802.3形式フレームのEther-type値

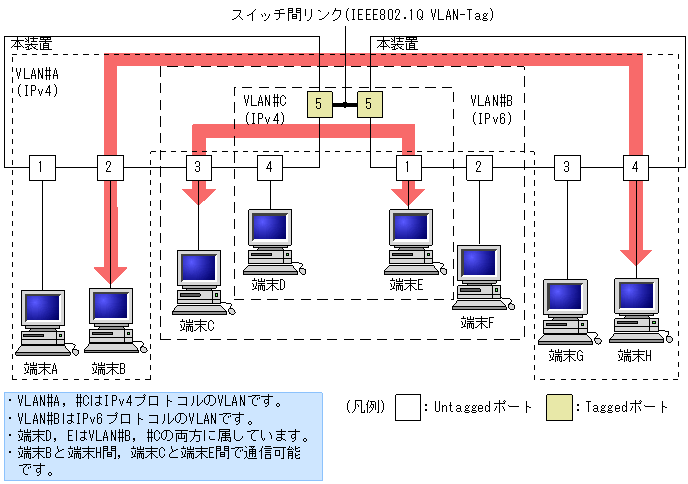

プロトコルVLANの構成例を次の図に示します。VLAN#A，#CはIPv4プロトコルで構成され，VLAN#BはIPv6プロトコルで構成した例を示しています。

図7-3　プロトコルVLANの構成例
