18.1.4　L2ループ検知使用時の注意事項

＜この項の構成＞
(1)　プロトコルVLANやMAC VLANでの動作について
(2)　Tag変換使用時の動作について
(3)　L2ループ検知機能の動作環境について
(4)　inactive状態にしたポートを自動的にactive状態にする機能（自動復旧機能）について
(5)　スタック構成での自動復旧機能について
(6)　スタック構成とRing Protocolまたはスパニングツリーの併用について

(1)　プロトコルVLANやMAC VLANでの動作について

L2ループ検知フレームは，独自フォーマットのUntaggedフレームです。プロトコルポートやMACポートではネイティブVLANとして転送されるため，次に示す条件をどちらも満たしている場合，装置間にわたるループ障害が検知できないおそれがあります。

この場合は，アップリンクポートとして設定しているコアネットワーク側のポートを検知送信ポートに設定すると，ループ障害を検知できます。具体的な構成例を次に示します。

(a)　ループ検知の制限となる構成例

次の図に示す構成で本装置配下のHUB間を誤接続すると，装置間にわたるループが発生します。

本装置AはHUB側の検知送信閉塞ポートからL2ループ検知フレームを送信し，コアスイッチ側のアップリンクポートからは送信しません。本装置BはMACポートで受信したL2ループ検知フレームをネイティブVLANとして転送しようとするため，L2ループ検知フレームはコアスイッチ側へ中継されません。この場合，L2ループ検知フレームは本装置Aへ戻ってこないため，ループ障害を検知できません。

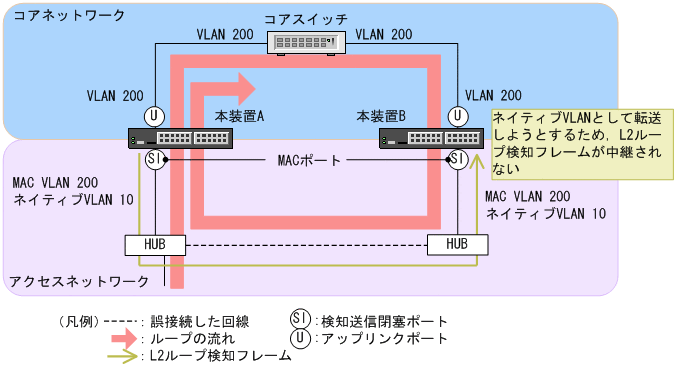

図18-4　ループ検知の制限となる構成

[図データ]

(b)　ループ検知可能な構成例

本装置Aのコアスイッチ側のポートを検知送信ポートに設定した場合，本装置Bはコアスイッチ側のポートから受信したL2ループ検知フレームをMACポートへ中継するため，本装置Aでループ障害が検知できます。

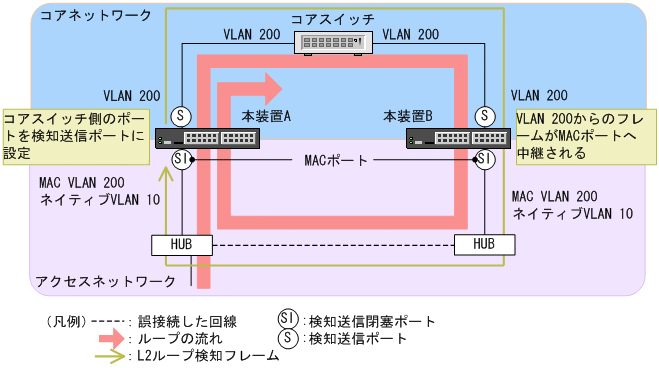

図18-5　ループ検知可能な構成

[図データ]

(2)　Tag変換使用時の動作について

次のような場合に，ループ障害を検知します。

意図的に自装置に折り返すようなネットワーク構成にする場合は，対象ポートを検知対象外ポートに設定して，ループ障害を回避してください。

(3)　L2ループ検知機能の動作環境について

本機能を使用する場合に，同一ネットワーク内にL2ループ検知未サポートのAX6700S，AX6300S装置（Ver.10.7より前）を配置したとき，その装置でループ検知フレームを受信するとフレームを廃棄します。そのため，その装置を含む経路でループ障害が発生しても検知できません。

(4)　inactive状態にしたポートを自動的にactive状態にする機能（自動復旧機能）について

スタティックリンクアグリゲーション上で自動復旧機能を使用する場合は，次の点に注意してください。

自動復旧機能が動作しない場合は，ループ原因を解消したあと，運用コマンドactivateでポートをactive状態にしてください。

(5)　スタック構成での自動復旧機能について

スタック構成では，自動復旧機能（inactive状態にしたポートを自動的にactive状態にする機能）を設定していても，ループ障害の検知によってポートがinactive状態のときにマスタスイッチが切り替わると，新しいマスタスイッチの該当するポートはinactive状態のままです。この場合は，運用コマンドactivateでポートをactive状態にしてください。

(6)　スタック構成とRing Protocolまたはスパニングツリーの併用について

スタック構成で，Ring Protocolまたはスパニングツリーが有効な場合，Blocking状態になるポートをL2ループ検知の対象にしないでください。
