12.1.5　ダイナミックARP検査

＜この項の構成＞

(1)　概要

(2)　ポートの種別

(3)　ARPパケットの基本検査

(4)　ARPパケットのオプション検査

(1)　概要

ダイナミックARP検査は，本装置を通過するARPパケットを監視して，信頼されていない端末からのARPパケットのアクセスを制限する機能です。

ダイナミックARP検査の動作概要を次の図に示します。

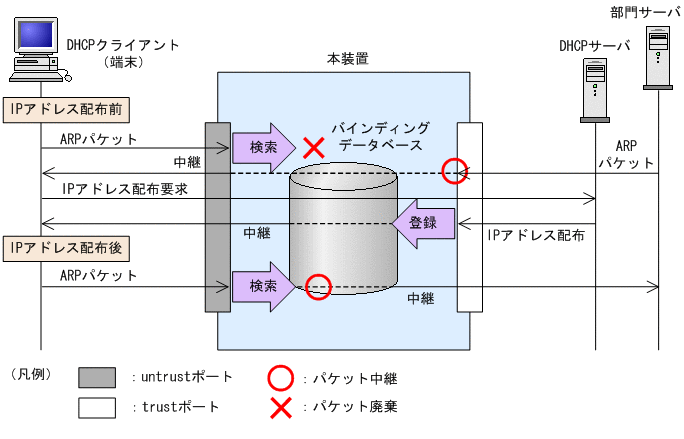

図12-8　ダイナミックARP検査の動作概要

(2)　ポートの種別

ダイナミックARP検査ではDHCP snoopingと同様に，ポートを次の種別に分類して，ARPパケットを監視します。

• trustポート
  DHCPサーバや部門サーバなど，信頼済みの端末を接続するポートをtrustポートと呼びます。
  trustポートで受信したARPパケットは監視しません。

• untrustポート
  DHCPクライアントなど，信頼されていない端末を接続するポートをuntrustポートと呼びます。
  DHCPサーバは接続しません。


ポートの種別を次の図に示します。

図12-9　ポートの種別

コンフィグレーションコマンドip dhcp snoopingでDHCP snoopingを有効にすると，デフォルトですべてのポートがuntrustポートになります。DHCPサーバへ接続するポートをtrustポートとして設定してください。trustポートはコンフィグレーションコマンドip arp inspection trustで設定できます。

なお，ダイナミックARP検査では，コンフィグレーションコマンドip arp inspection vlanで指定したVLANを監視対象にします。

通常の運用では，コンフィグレーションコマンドip dhcp snooping trustおよびip arp inspection trustで指定するポートを一致させることをお勧めします。

(3)　ARPパケットの基本検査

untrustポートで，ARPパケットを受信した場合，バインディングデータベースとの整合性を検査し，未登録の端末であれば，該当するARPパケットを廃棄します。

基本検査の検査対象を次の表に示します。

表12-4　基本検査の検査対象

ARP種別	受信インタフェース		ARPパケット
	ポート	VLAN ID	Ethernetヘッダ		ARPヘッダ
			宛先MACアドレス	送信元MACアドレス	送信元MACアドレス	送信元IPアドレス	宛先MACアドレス	宛先IPアドレス
Request	○	○	−	−	○	○	−	−
Reply	○	○	−	−	○	○	−	−

（凡例）○：検査対象　−：検査対象外

(4)　ARPパケットのオプション検査

untrustポートで，受信したARPパケット内のデータの整合性を検査します。

オプション検査は，コンフィグレーションコマンドip arp inspection validateで設定します。

(a)　送信元MACアドレス検査（src-mac検査）

レイヤ2ヘッダに含まれる送信元MACアドレス（Source MAC）と，ARPヘッダに含まれる送信元MACアドレス（Sender MAC Address）が同一であることを検査します。

ARP RequestおよびARP Replyの両方に対して検査します。

送信元MACアドレス検査の検査対象を次の表に示します。

表12-5　送信元MACアドレス検査の検査対象

ARP種別	受信インタフェース		ARPパケット
	ポート	VLAN ID	Ethernetヘッダ		ARPヘッダ
			宛先MACアドレス	送信元MACアドレス	送信元MACアドレス	送信元IPアドレス	宛先MACアドレス	宛先IPアドレス
Request	−	−	−	○	○	−	−	−
Reply	−	−	−	○	○	−	−	−

（凡例）○：検査対象　−：検査対象外

(b)　宛先MACアドレス検査（dst-mac検査）

レイヤ2ヘッダに含まれる宛先MACアドレス（Destination MAC）と，ARPヘッダに含まれる宛先MACアドレス（Target MAC Address）が同一であることを検査します。

ARP Replyに対してだけ検査します。

宛先MACアドレス検査の検査対象を次の表に示します。

表12-6　宛先MACアドレス検査の検査対象

ARP種別	受信インタフェース		ARPパケット
	ポート	VLAN ID	Ethernetヘッダ		ARPヘッダ
			宛先MACアドレス	送信元MACアドレス	送信元MACアドレス	送信元IPアドレス	宛先MACアドレス	宛先IPアドレス
Request	−	−	−	−	−	−	−	−
Reply	−	−	○	−	−	−	○	−

（凡例）○：検査対象　−：検査対象外

(c)　IPアドレス検査（ip検査）

ARPヘッダに含まれる宛先IPアドレス（Target IP Address）が次に示す範囲内であることを検査します。

• 1.0.0.0 〜 126.255.255.255
• 128.0.0.0 〜 223.255.255.255

ARP Replyに対してだけ検査します。

IPアドレス検査の検査対象を次の表に示します。

表12-7　IPアドレス検査の検査対象

ARP種別	受信インタフェース		ARPパケット
	ポート	VLAN ID	Ethernetヘッダ		ARPヘッダ
			宛先MACアドレス	送信元MACアドレス	送信元MACアドレス	送信元IPアドレス	宛先MACアドレス	宛先IPアドレス
Request	−	−	−	−	−	−	−	−
Reply	−	−	−	−	−	−	−	○

（凡例）○：検査対象　−：検査対象外
