8.2.2 ダイナミックVLANモード

ダイナミックVLANモードでは,認証前VLANに収容されていた端末を,認証成功後,内蔵Web認証DBまたはRADIUSに登録されているVLAN IDを使用して,MAC VLANとMACアドレステーブルに登録して認証後VLANへの通信を許可します。このため,次に示す設定が必要になります。

<この項の構成>
(1) ローカル認証方式
(2) RADIUS認証方式

(1) ローカル認証方式

内蔵Web認証DBを使用したローカル認証方式の構成を次の図に示します。

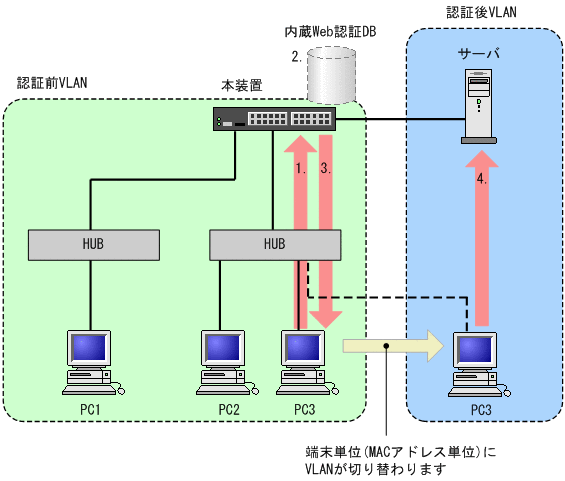

図8-4 ダイナミックVLANモードのローカル認証方式の構成

[図データ]

  1. HUB経由で接続されたPCからWebブラウザを起動し,本装置にアクセスします。
  2. 本装置の内蔵Web認証DBに登録されたユーザ情報と,PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
  3. 認証が成功であれば,認証成功画面をPCに表示し,認証後VLANへ切り替わります。
  4. 認証済みのPCは,認証後VLANのサーバに接続できるようになります。

(2) RADIUS認証方式

RADIUSサーバを使用したRADIUS認証方式の構成を次の図に示します。

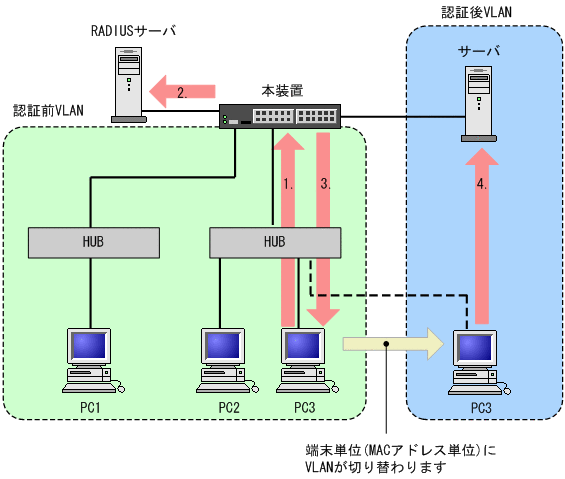

図8-5 ダイナミックVLANモードのRADIUS認証方式の構成

[図データ]

  1. HUB経由で接続されたPCからWebブラウザを起動し,本装置にアクセスします。
  2. RADIUSサーバに登録されたユーザ情報と,PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
  3. 認証が成功であれば,認証成功画面をPCに表示し,認証後VLANへ切り替わります。
  4. 認証済みのPCは,認証後VLANのサーバに接続できるようになります。
