5.2.2 同一ポート内での共存

同一ポートに各レイヤ2認証の対象ポートとして設定された場合,どの認証モードの組み合わせであれば動作するかを次に示します。

<この項の構成>
(1) 同一ポートの固定VLANモードの共存
(2) 同一ポートのダイナミックVLANモードの共存
(3) 同一ポートのダイナミックVLANモードと固定VLANモードの共存
(4) 同一ポートのレガシーモードの共存

(1) 同一ポートの固定VLANモードの共存

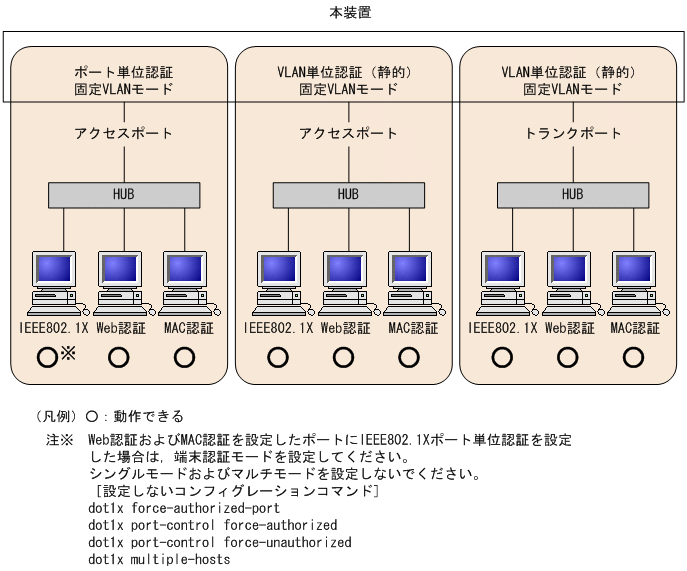

図5-1 同一ポートの固定VLANモードの共存

[図データ]

表5-5 同一ポートの固定VLANモードの共存

ポートの種類 IEEE802.1X Web認証
(固定VLANモード)
MAC認証
(固定VLANモード)
ポート単位認証 VLAN単位認証
(静的)
アクセスポート ※1
チャネルグループのポート(アクセスポート) ×
トランクポート ※2
チャネルグループのポート(トランクポート) ※2
上記以外

(凡例)
○:動作できる
×:コンフィグレーションで設定できるが動作できない
−:コンフィグレーションで設定できない

注※1
Web認証およびMAC認証を設定したポートにIEEE802.1Xのポート単位認証を設定した場合は,端末認証モードを設定してください。シングルモードおよびマルチモードを設定しないでください。
[設定しないコンフィグレーションコマンド]
dot1x force-authorized-port
dot1x port-control force-authorized
dot1x port-control force-unauthorized
dot1x multiple-hosts

注※2
認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合,認証対象外のVLANでは通信できません。ただし,認証除外ポートオプションを設定している場合は通信できます。

[表の見方の一例]
接続先がアクセスポートの場合,IEEE802.1Xのポート単位認証,Web認証(固定VLANモード),MAC認証(固定VLANモード)の三つの認証モードを同一ポートで利用できます。または,IEEE802.1XのVLAN単位認証(静的),Web認証(固定VLANモード),MAC認証(固定VLANモード)の三つの認証モードを同一ポートで利用できます。

(2) 同一ポートのダイナミックVLANモードの共存

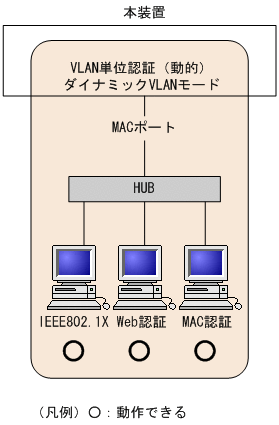

図5-2 同一ポートのダイナミックVLANモードの共存

[図データ]

表5-6 同一ポートのダイナミックVLANモードの共存

ポートの種類 IEEE802.1X
VLAN単位認証(動的)
Web認証
(ダイナミックVLANモード)
MAC認証
(ダイナミックVLANモード)
MACポート
上記以外 × × ×

(凡例) ○:動作できる ×:動作できない


(3) 同一ポートのダイナミックVLANモードと固定VLANモードの共存

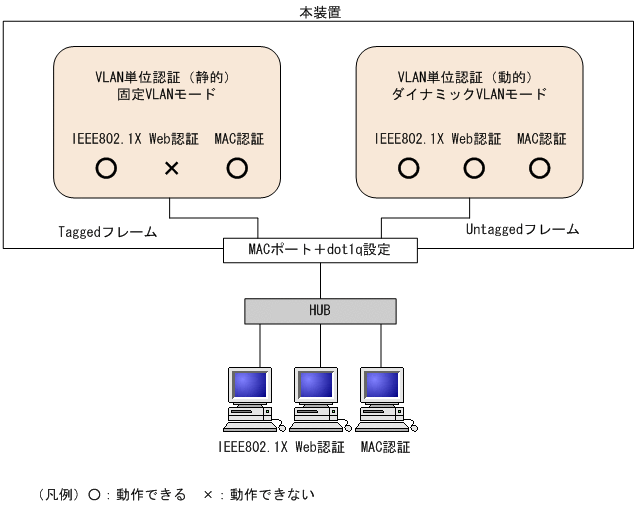

図5-3 同一ポートのダイナミックVLANモードと固定VLANモードの共存

[図データ]

表5-7 同一ポートのダイナミックVLANモードと固定VLANモードの共存

ポートの種類 受信フレームの種類 IEEE802.1X Web認証 MAC認証
VLAN単位認証(静的) VLAN単位認証(動的) 固定VLANモード ダイナミックVLANモード 固定VLANモード ダイナミックVLANモード
MACポート+dot1q設定 Taggedフレーム ※1 × × × ×
Untaggedフレーム × ※2 ※2

(凡例) ○:動作できる ×:動作できない

注※1
認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合,認証対象外のVLANでは通信できません。ただし,認証除外ポートオプションを設定している場合は通信できます。

注※2
RADIUS認証方式で,RADIUSサーバから認証後VLANが送られてこなかった場合,ネイティブVLANに収容して固定VLANと同様に扱います。ただし,ポート間の移動については,ダイナミックVLANモードの動作に従います。

(4) 同一ポートのレガシーモードの共存

表5-8 同一ポートのレガシーモードの共存

ポートの種類 IEEE802.1X
VLAN単位認証(動的)
Web認証
(レガシーモード)
MAC認証
(全モード)
MACポート ×
上記以外 × × ×

(凡例) ○:動作できる ×:動作できない
