8.1.17 異なるNIF種別に交換(バックアップスイッチ)

次の図に示すように,マスタスイッチとして動作するメンバスイッチAとバックアップスイッチとして動作するメンバスイッチBで構成するスタックから,メンバスイッチBに搭載されているNIFを異なるNIF種別に交換します。

異なるNIF種別に交換する場合は,装置の再起動が必要です。

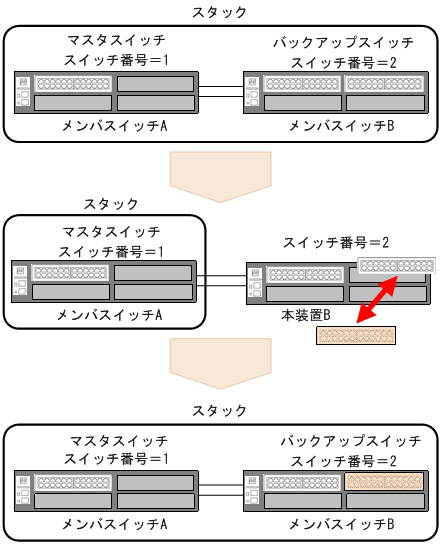

図8-13 バックアップスイッチ(メンバスイッチB)のNIFを異なるNIF種別に交換

[図データ]

NIFを交換する流れを次の表に示します。

表8-15 バックアップスイッチのNIFを異なるNIF種別に交換する流れ

操作の流れとその内容 設定対象
(1) メンバスイッチAの状態確認
  • 初期化が完了していることの確認
  • ポートがアップしていることの確認
メンバスイッチA
(2) メンバスイッチBの停止 メンバスイッチB
(本装置B)
(3) メンバスイッチBのNIFを交換 メンバスイッチB
(本装置B)
(4) 交換したNIFのコンフィグレーションを削除 メンバスイッチA
(本装置A)
(5) メンバスイッチAとメンバスイッチBの2台スタックへ移行
  • スタックポートの接続

(凡例)−:該当なし


<この項の構成>
(1) メンバスイッチAの状態確認
(2) メンバスイッチBの停止
(3) メンバスイッチBのNIFを交換
(4) 交換したNIFのコンフィグレーションを削除
(5) メンバスイッチAとメンバスイッチBの2台スタックへ移行

(1) メンバスイッチAの状態確認

メンバスイッチAにログインして,メンバスイッチAの状態を確認します。

[手順]
1. > show switch
   Date 20XX/01/14 18:06:32 UTC
   Stack status : Enable         Switch No : 1
   System MAC Address : 0012.e201.08e8
   No  Switch status           Model         Machine ID      Priority  Ver
    1  Master                  4630-4m       0012.e201.08e8  20        1
    2  Backup                  4630-4m       0012.e201.0ab0  10        1
   >
メンバスイッチAの初期化が完了していることを確認します。

2. > show port
   Date 20XX/01/14 18:06:37 UTC
   Port Counts: 24
   Port  Name           Status   Speed           Duplex     FCtl FrLen ChGr/Status
    0/ 1 ftygeth1/0/1   down     40GBASE-CU1M    full(auto) -     -      2/down
    0/ 2 ftygeth1/0/2   down     -               -          -     -      -/-
    0/ 3 ftygeth1/0/3   up       40GBASE-SR4     full       off   -      -/-
    0/ 4 ftygeth1/0/4   up       40GBASE-CU1M    full(auto) off   -      -/-
    1/ 1 geth1/1/1      up       1000BASE-T      full(auto) off   1518   -/-
    1/ 2 geth1/1/2      down     -               -          -     -      -/-
         :
         :
         :
    1/19 geth1/1/19     up       1000BASE-T      full(auto) off   1518   -/-
    1/20 geth1/1/20     up       1000BASE-T      full(auto) off   1518   -/-
   >
メンバスイッチAのポートがリンクアップしていることを確認します。


(2) メンバスイッチBの停止

メンバスイッチBにログインして,メンバスイッチBを停止します。

[手順]
  1. > reload stop
    メンバスイッチBを停止します。
    電源をOFFにして,スタック構成からメンバスイッチBを外します。
    マスタスイッチからメンバスイッチBを停止する場合は,以下のように実行してください。

  2. > reload switch 2 stop
    メンバスイッチBを停止します。
    電源をOFFにして,スタック構成からメンバスイッチBを外します。


(3) メンバスイッチBのNIFを交換

メンバスイッチBのNIFを交換します。

(4) 交換したNIFのコンフィグレーションを削除

メンバスイッチAから,NIFを交換したメンバスイッチBのコンフィグレーションを削除します。

[設定のポイント]
NIFを抜去した場合は該当NIFのインタフェースのコンフィグレーションは自動では削除されないため,削除してください。
コンフィグレーションコマンドsystem interface fortygigabitethernetの設定有無に応じて,削除対象インタフェースの範囲が異なります。詳細は,「15.1.3 装置背面40Gポート(QSFP+ポート)とNIFの排他変更」を参照してください。

[コマンドによる設定](インタフェースの削除)
  1. (config)# no interface range gigabitethernet 2/2/1-20
    メンバスイッチBのNIF番号2に対するインタフェースのコンフィグレーションを,メンバスイッチAから削除します。


(5) メンバスイッチAとメンバスイッチBの2台スタックへ移行

1台構成のスタックのメンバスイッチとして動作しているメンバスイッチAにNIFを交換したメンバスイッチBを電源ONにして,2台のスタック構成に移行します。

メンバスイッチAはマスタスイッチとして動作を継続し,メンバスイッチAがマスタスイッチ,メンバスイッチBがバックアップスイッチとなるスタックで動作します。

[手順]
  1. メンバスイッチAとメンバスイッチBのスタックポートが接続されていることを確認し,メンバスイッチBの電源をONします。

  2. > show switch detail
    メンバスイッチBの起動後,運用コマンドshow switch detailを実行して,メンバスイッチAがマスタスイッチ,メンバスイッチBがバックアップスイッチとなるスタックで動作していることを確認します。


[注意事項]
NIF交換前のNIF情報(インタフェースのコンフィグレーション)を削除しなかった場合,異なるNIF種別に交換後のスタック接続時に,メンバスイッチAで次のような運用メッセージが表示されます。
Switch <switch no.> connected to stack port(<switch no.>/<nif no.>/<port no.>) cannot join in stack for unequal NIF type(SW<switch no.>NIF<nif no.><nif type>).
