8.1.15　NIFの交換（バックアップスイッチ）

次の図に示すように，マスタスイッチとして動作するメンバスイッチAとバックアップスイッチとして動作するメンバスイッチBで構成するスタックから，メンバスイッチBに搭載されているNIFを交換します。

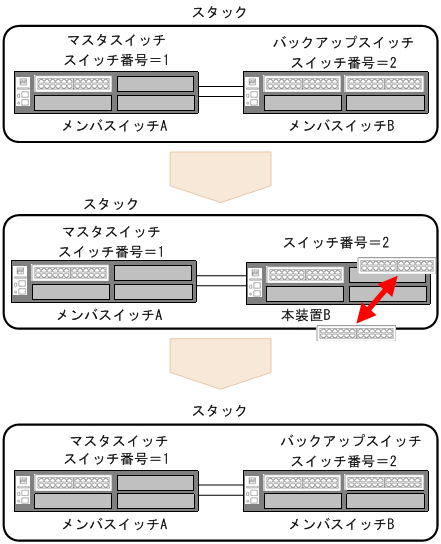

図8-11　バックアップスイッチ（メンバスイッチB）のNIFを交換

[図データ]

NIFを交換する流れを次の表に示します。

表8-13　バックアップスイッチのNIFを交換する流れ

操作の流れとその内容 設定対象
(1)　メンバスイッチBの状態確認
  • 初期化が完了していることの確認
 メンバスイッチA
(2)　メンバスイッチBの対象NIFの給電を停止 メンバスイッチB
（本装置B）
(3)　メンバスイッチBのNIFを交換 メンバスイッチB
（本装置B）
(4)　メンバスイッチBの対象NIFの給電を開始 メンバスイッチB
（本装置B）

（凡例）−：該当なし


＜この項の構成＞
(1)　メンバスイッチBの状態確認
(2)　メンバスイッチBの対象NIFの給電を停止
(3)　メンバスイッチBのNIFを交換
(4)　メンバスイッチBの対象NIFの給電を開始

(1)　メンバスイッチBの状態確認

メンバスイッチAにログインして，メンバスイッチBの状態を確認します。

［手順］
1. > show switch
   Date 20XX/01/14 16:46:32 UTC
   Stack status : Enable         Switch No : 1
   System MAC Address : 0012.e201.08e8
   No  Switch status           Model         Machine ID      Priority  Ver
    1  Master                  4630-4m       0012.e201.08e8  20        1
    2  Backup                  4630-4m       0012.e201.0ab0  10        1
   >
メンバスイッチBの初期化が完了していることを確認します。
　

(2)　メンバスイッチBの対象NIFの給電を停止

メンバスイッチBにログインして，メンバスイッチBの対象NIFの給電を停止します。

［手順］
  1. > inactivate nif 2
    メンバスイッチBのNIF2の給電を停止します。
    マスタスイッチからメンバスイッチBを停止する場合は，以下のように実行してください。
    　
  2. > inactivate nif switch 2 2
    メンバスイッチBのNIF2の給電を停止します。
    　

［注意事項］
NIFの給電停止は，必ず「15.1.5　NIF使用時の注意事項」を参照してから実行してください。

(3)　メンバスイッチBのNIFを交換

メンバスイッチBのNIFを交換します。

［注意事項］
交換するNIF種別およびNIF搭載位置を間違えないようにしてください。
NIF種別を間違えた場合は，メンバスイッチBで次のような運用メッセージが表示されます。
NIF type is different from the configuration.
搭載するNIF種別を間違えた場合は，再度対象NIFの給電を停止し，正しいNIF種別を搭載してください。

(4)　メンバスイッチBの対象NIFの給電を開始

メンバスイッチBにログインして，メンバスイッチBの対象NIFの給電を開始します。

［手順］
  1. > activate nif 2
    メンバスイッチBのNIF2の給電を開始します。
    マスタスイッチからメンバスイッチBを開始する場合は，以下のように実行してください。
    　
  2. > activate nif switch 2 2
    メンバスイッチBのNIF2の給電を開始します。
    　
