7.6.2　リンクアグリゲーションの転送動作

複数のメンバスイッチと接続するリンクアグリゲーションが転送先となる場合，受信したメンバスイッチのポートへ優先して転送します。フレームを受信したメンバスイッチのポートに優先して振り分けることで，スタックリンクの帯域を有効に利用できます。また，スタックを構成するほかのメンバスイッチに障害が発生しても，通信に影響を受けなくなります。優先振り分けを有効に利用するために，スタックでリンクアグリゲーションを使用する場合は，複数のメンバスイッチにわたって設定することをお勧めします。

振り分け対象となるポートが複数存在する場合の転送ポートの選択については，「21.1.5　フレーム送信時のポート振り分け」を参照してください。

＜この項の構成＞
(1)　正常時の転送動作
(2)　転送元のポート障害時の転送動作
(3)　転送先のポート障害時の転送動作

(1)　正常時の転送動作

複数のメンバスイッチと接続するリンクアグリゲーションが転送先となる場合，受信したメンバスイッチのポートへ優先して転送します。リンクアグリゲーションで正常時の転送動作を次の図に示します。

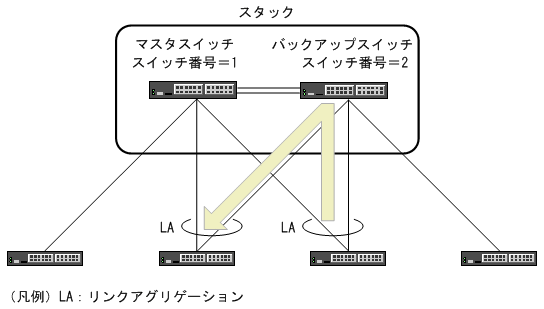

図7-12　正常時の転送動作（リンクアグリゲーション）

[図データ]

(2)　転送元のポート障害時の転送動作

リンクアグリゲーションで転送元のポートが障害になって受信するメンバスイッチが変更された場合，受信したメンバスイッチのポートへ優先して転送します。リンクアグリゲーションで転送元のポート障害時の転送動作を次の図に示します。

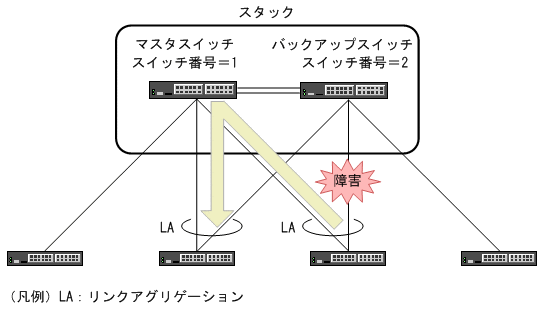

図7-13　転送元のポート障害時の転送動作（リンクアグリゲーション）

[図データ]

(3)　転送先のポート障害時の転送動作

リンクアグリゲーションで転送先のポートが障害になって受信したメンバスイッチに転送するポートがない場合，スタックリンクを経由してほかのメンバスイッチのポートへ転送します。リンクアグリゲーションで転送先のポート障害時の転送動作を次の図に示します。

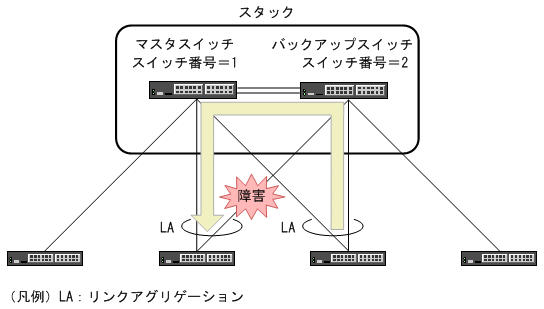

図7-14　転送先のポート障害時の転送動作（リンクアグリゲーション）

[図データ]
