コンフィグレーションガイド Vol.1
- ＜この項の構成＞
- (1) 正常時の転送動作
- (2) 障害時の転送動作
(1) 正常時の転送動作
受信したポートと転送先のポートが同じメンバスイッチの場合，そのメンバスイッチ内で転送します。受信したポートと転送先のポートが異なるメンバスイッチの場合，スタックリンクを経由して転送します。物理ポートで正常時の転送動作を次の図に示します。

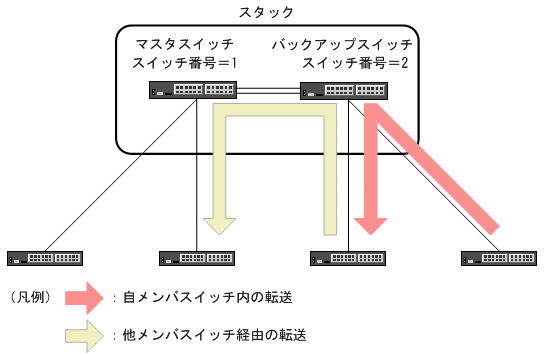

図7-10 正常時の転送動作（物理ポート）
(2) 障害時の転送動作
この構成では経路を冗長化していません。そのため，受信したポートと転送先のポートが異なるメンバスイッチの場合，次のような状態になると転送を継続できません。
- ほかのメンバスイッチの転送先の経路に障害が発生した
- ほかのメンバスイッチに障害が発生した
物理ポートで障害時の転送動作を次の図に示します。

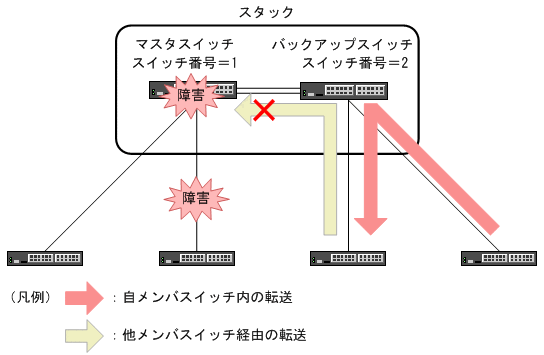

図7-11 障害時の転送動作（物理ポート）
このような状態になっても転送を継続するために，スタックでリンクアグリゲーションを使用することをお勧めします。
