12.1.5 ダイナミックARP検査
(1) 概要
ダイナミックARP検査は，本装置を通過するARPパケットを監視して，信頼されていない端末からのARPパケットのアクセスを制限する機能です。

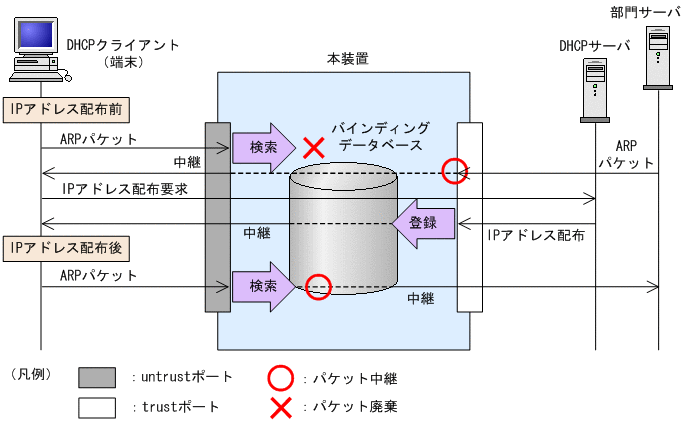

ダイナミックARP検査の動作概要を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU216080.GIF)
(2) ポートの種別
ダイナミックARP検査ではDHCP snoopingと同様に，ポートを次の種別に分類して，ARPパケットを監視します。
-
DHCPサーバや部門サーバなど，信頼済みの端末を接続するポートをtrustポートと呼びます。
trustポートで受信したARPパケットは監視しません。
-
DHCPクライアントなど，信頼されていない端末を接続するポートをuntrustポートと呼びます。
DHCPサーバは接続しません。
ポートの種別を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU216020.GIF)
コンフィグレーションコマンドip dhcp snoopingでDHCP snoopingを有効にすると，デフォルトですべてのポートがuntrustポートになります。DHCPサーバへ接続するポートをtrustポートとして設定してください。trustポートはコンフィグレーションコマンドip arp inspection trustで設定できます。
なお，ダイナミックARP検査では，コンフィグレーションコマンドip arp inspection vlanで指定したVLANを監視対象にします。
通常の運用では，コンフィグレーションコマンドip dhcp snooping trustおよびip arp inspection trustで指定するポートを一致させることをお勧めします。
(3) ARPパケットの基本検査
untrustポートで，ARPパケットを受信した場合，バインディングデータベースとの整合性を検査し，未登録の端末であれば，該当するARPパケットを廃棄します。
基本検査の検査対象を次の表に示します。
|
ARP種別 |
受信インタフェース |
ARPパケット |
||||||
|---|---|---|---|---|---|---|---|---|
|
ポート |
VLAN ID |
Ethernetヘッダ |
ARPヘッダ |
|||||
|
宛先MACアドレス |
送信元MACアドレス |
送信元MACアドレス |
送信元IPアドレス |
宛先MACアドレス |
宛先IPアドレス |
|||
|
Request |
○ |
○ |
− |
− |
○ |
○ |
− |
− |
|
Reply |
○ |
○ |
− |
− |
○ |
○ |
− |
− |
（凡例）○：検査対象 −：検査対象外
(4) ARPパケットのオプション検査
untrustポートで，受信したARPパケット内のデータの整合性を検査します。
オプション検査は，コンフィグレーションコマンドip arp inspection validateで設定します。
(a) 送信元MACアドレス検査（src-mac検査）
レイヤ2ヘッダに含まれる送信元MACアドレス（Source MAC）と，ARPヘッダに含まれる送信元MACアドレス（Sender MAC Address）が同一であることを検査します。
ARP RequestおよびARP Replyの両方に対して検査します。
送信元MACアドレス検査の検査対象を次の表に示します。
|
ARP種別 |
受信インタフェース |
ARPパケット |
||||||
|---|---|---|---|---|---|---|---|---|
|
ポート |
VLAN ID |
Ethernetヘッダ |
ARPヘッダ |
|||||
|
宛先MACアドレス |
送信元MACアドレス |
送信元MACアドレス |
送信元IPアドレス |
宛先MACアドレス |
宛先IPアドレス |
|||
|
Request |
− |
− |
− |
○ |
○ |
− |
− |
− |
|
Reply |
− |
− |
− |
○ |
○ |
− |
− |
− |
（凡例）○：検査対象 −：検査対象外
(b) 宛先MACアドレス検査（dst-mac検査）
レイヤ2ヘッダに含まれる宛先MACアドレス（Destination MAC）と，ARPヘッダに含まれる宛先MACアドレス（Target MAC Address）が同一であることを検査します。
ARP Replyに対してだけ検査します。
宛先MACアドレス検査の検査対象を次の表に示します。
|
ARP種別 |
受信インタフェース |
ARPパケット |
||||||
|---|---|---|---|---|---|---|---|---|
|
ポート |
VLAN ID |
Ethernetヘッダ |
ARPヘッダ |
|||||
|
宛先MACアドレス |
送信元MACアドレス |
送信元MACアドレス |
送信元IPアドレス |
宛先MACアドレス |
宛先IPアドレス |
|||
|
Request |
− |
− |
− |
− |
− |
− |
− |
− |
|
Reply |
− |
− |
○ |
− |
− |
− |
○ |
− |
（凡例）○：検査対象 −：検査対象外
(c) IPアドレス検査（ip検査）
ARPヘッダに含まれる宛先IPアドレス（Target IP Address）が次に示す範囲内であることを検査します。
-
1.0.0.0 〜 126.255.255.255
-
128.0.0.0 〜 223.255.255.255
ARP Replyに対してだけ検査します。
IPアドレス検査の検査対象を次の表に示します。
|
ARP種別 |
受信インタフェース |
ARPパケット |
||||||
|---|---|---|---|---|---|---|---|---|
|
ポート |
VLAN ID |
Ethernetヘッダ |
ARPヘッダ |
|||||
|
宛先MACアドレス |
送信元MACアドレス |
送信元MACアドレス |
送信元IPアドレス |
宛先MACアドレス |
宛先IPアドレス |
|||
|
Request |
− |
− |
− |
− |
− |
− |
− |
− |
|
Reply |
− |
− |
− |
− |
− |
− |
− |
○ |
（凡例）○：検査対象 −：検査対象外
