12.1.4　端末フィルタ

(1)　概要

端末フィルタは，本装置を通過するIPv4パケットを監視して，信頼されていない端末からのアクセスを制限する機能です。

端末フィルタの動作概要を次の図に示します。

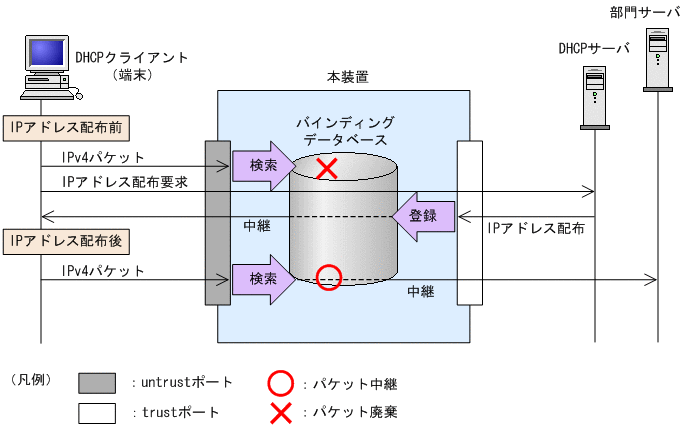

図12‒7　端末フィルタの動作概要

端末フィルタは，コンフィグレーションコマンドip verify sourceでポート単位に設定できます。

なお，端末フィルタを使用する場合は，事前に受信側フロー検出モードに，端末フィルタの対応モード（layer3-dhcp-1，layer3-suppress-dhcp-1，またはdhcp-filterを指定したcustom）を設定する必要があります。

(2)　IPv4パケットの検査

untrustポートでIPv4パケットを受信した場合，バインディングデータベースとの整合性を検査し，未登録の端末であれば，該当するIPv4パケットを廃棄します。

端末フィルタの検査対象を次の表に示します。

表12‒3　端末フィルタの検査対象

端末フィルタ条件	IPv4パケット
	受信インタフェース		Ethernetヘッダ	IPヘッダ
	ポート	VLAN ID	送信元MACアドレス	送信元IPアドレス
送信元MACアドレスだけ	○	○	○	−
送信元IPアドレスだけ	○	○	−	○
送信元MACアドレスと送信元IPアドレス	○	○	○	○
