35.1.3 ネットワーク構築例
ネットワーク・パーティションでは様々なネットワークを構築できます。本項では，代表的なネットワーク・パーティションの適用事例を基にネットワークの構築方法を説明します。
- 〈この項の構成〉
(1) Ring Protocolを使用したネットワーク・パーティション
ネットワーク・パーティションに最も適した構築方法の一つとして，Ring Protocolを使用した構成があります。Ring Protocolを使用することで，障害発生に伴う経路切り替えを高速に行うことができ，信頼性の高いネットワークを構築できます。また，レイヤ3機能を一つの拠点に集中させることでネットワーク運用が容易になる利点もあります。

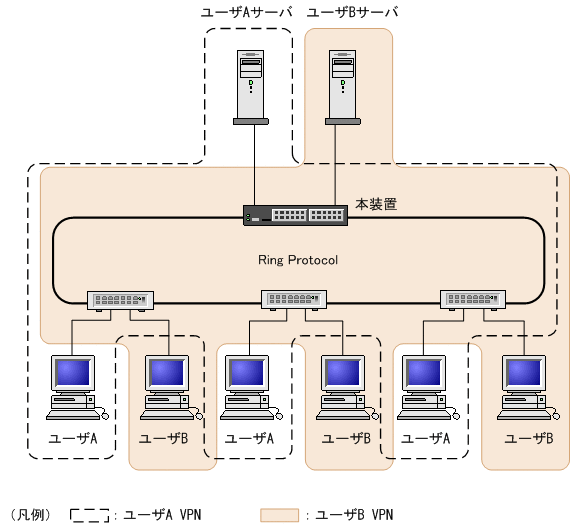

Ring Protocolを使用したネットワーク・パーティションの構築例を次の図に示します。図中のユーザAとユーザBは異なるVPNで，互いに通信できないようにする例です。
|
|
![[図データ]](./GRAPHICS/ZU331030.GIF)
(2) レイヤ3集約装置の増設
ネットワーク全体で扱うVRF数や拠点数が多くなった場合，レイヤ3機能を持つ装置を増設することで分散して収容できます。また，信頼性が要求される装置ではVRRPを動作させることで，さらに信頼性を向上できます。

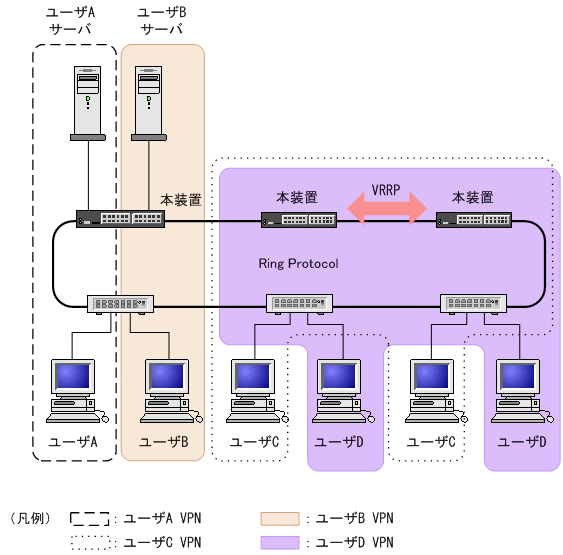

レイヤ3集約装置を増設する構築例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU331040.GIF)
(3) レイヤ2プロトコルを使用しない構築
レイヤ2プロトコルを使用しないネットワークでも，VRF機能は使用できます。

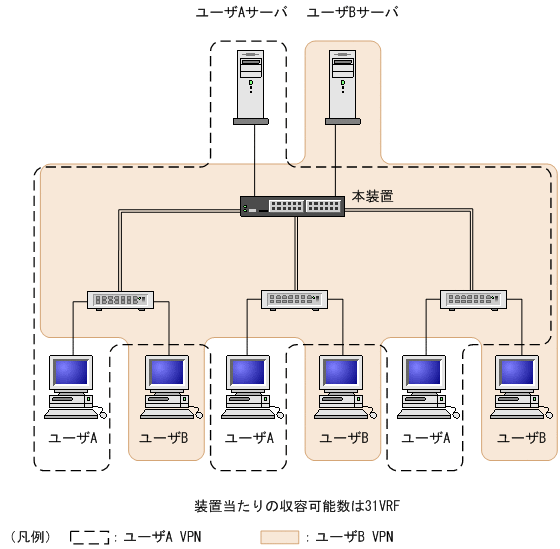

レイヤ2プロトコルを使用しない構築例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU331050.GIF)
(4) エクストラネットの実現
エクストラネットでは，VRF間の通信を遮断しながら，特定のVRF間だけ通信できるようにします。これによって，ユーザ間のセキュリティを保った状態で共通サーバへのアクセスを許可するネットワークが構築できます。
エクストラネットの実現には，次に示すVRF間中継技術のどれかを使います。
-
VRF間の経路交換
-
VRF間にわたるスタティックルーティング
-
ポリシーベースルーティング

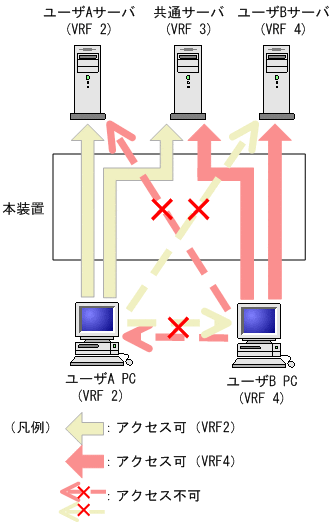

エクストラネットの構築例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU331060.GIF)
-
ユーザA（VRF 2）とユーザB（VRF 4）は経路情報が分離されているため通信できません。
-
ユーザA（VRF 2）と共通サーバ（VRF 3），およびユーザB（VRF 4）と共通サーバ（VRF 3）はそれぞれ経路交換しているため通信できます。

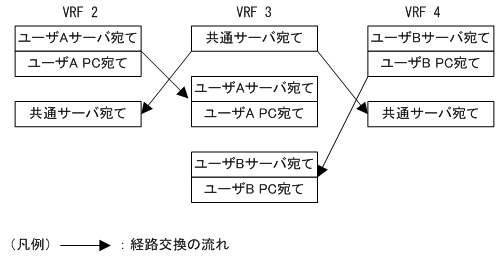

上記の場合，本装置で持つ経路情報と情報交換の流れについて，次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU331070.GIF)
(5) GSRPを使用したネットワーク・パーティション
VRFでは冗長化機能としてGSRPを使用できます。GSRPを使用すると，障害発生に伴う装置切り替えを高速に行うことができ，信頼性の高いネットワークを構築できます。また，レイヤ2とレイヤ3の冗長化を一つの機能で実現できる利点もあります。

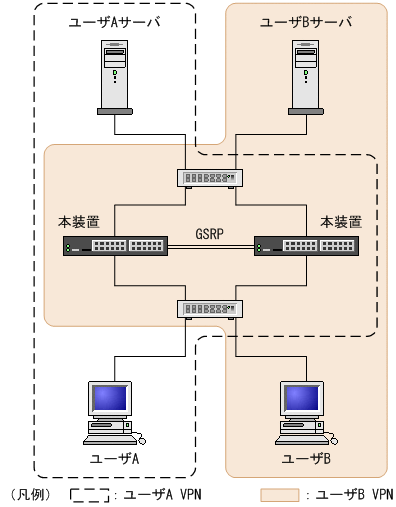

GSRPを使用したネットワーク・パーティションの構築例を次の図に示します。図中のユーザAとユーザBは異なるVPNで，互いに通信できないようにする例です。
|
|
![[図データ]](./GRAPHICS/ZU331080.GIF)
