32.1.15 VRFでのIPv6 PIM-SSMの設定【SL-L3A】
(1) IPv6 PIM-SSMアドレスの設定
- ［設定のポイント］
-
VRFで，本装置でIPv6 PIM-SSMを使用するには，グローバルコンフィグレーションモードで次の設定をします。本設定によってIPv6 PIM-SMが設定されたVRFのインタフェースでは，指定したSSMアドレス範囲でIPv6 PIM-SSMが動作します。本装置で使用できるSSMアドレス設定はVRFごとに一つだけです。例として，VRF 10でIPv6 PIM-SSMが動作するSSMアドレス範囲をデフォルト（ff30::/12）で使用する設定を示します。
［コマンドによる設定］
-
(config)# ipv6 pim vrf 10 ssm default
VRF 10でIPv6 PIM-SSMを使用できるようにします（SSMアドレス範囲はff30::/12となります）。
(2) MLDv1/MLDv2（EXCLUDEモード）でIPv6 PIM-SSMを連携動作させる設定
- ［設定のポイント］
-

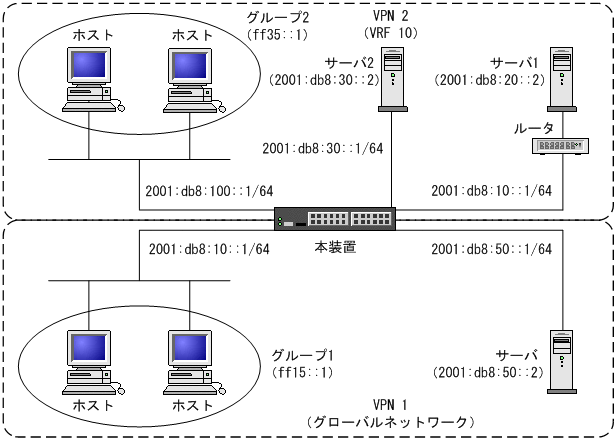

MLDv1/MLDv2（EXCLUDEモード）ではソースアドレスを特定できないため，IPv6 PIM-SSMへの連携ができません。本装置では，IPv6 PIM-SSMが動作するグループアドレスとソースアドレスを設定することでIPv6 PIM-SSMへの連携を行います。本機能はVRFごとに設定します。IPv6 PIM-SSMが動作するグループアドレスは，IPv6 PIM-SSMアドレスの設定で該当VRFに指定したSSMアドレス範囲内である必要があります。例として，VPN 2にVRF 10を対応させ，VPN 2で使用するグループアドレスをff35::1，同一VPN内で二つのサーバを使用する場合，サーバ1のソースアドレスを2001:db8:20::2，サーバ2のソースアドレスを2001:db8:30::2としたIPv6 PIM-SSM構成例を次の図に示します。
図32‒3 VRFでのIPv6 PIM-SSM構成例 ![[図データ]](./GRAPHICS/ZU327012.GIF)
［コマンドによる設定］
-
(config)# ipv6 access-list GROUP2
(config-ipv6-acl)# permit ipv6 any host ff35::1
(config-ipv6-acl)# exit
VRF 10で管理するマルチキャストグループアドレスのアクセスリストを作成します。
-
(config)# ipv6 mld ssm-map vrf 10 static GROUP2 2001:db8:20::2
(config)# ipv6 mld ssm-map vrf 10 static GROUP2 2001:db8:30::2
VPN 2でIPv6 PIM-SSMが動作するグループアドレス，およびサーバ1とサーバ2のソースアドレスをVRF 10に設定します（グループアドレスは手順1で作成したアクセスリストを指定します）。
-
(config)# ipv6 mld vrf 10 ssm-map enable
VRF 10でMLDv1/MLDv2（EXCLUDEモード）でIPv6 PIM-SSMを使用できるようにします。
