16.1.9　ポートリセット機能

(1)　動作概要

運用コマンドや自動切り戻しによって，アクティブポートを変更した場合，通信を速やかに復旧させるために，旧アクティブポートを一時的にダウンさせます。旧アクティブポートの接続先となる上位スイッチはリンクダウンを検出し，該当ポート上で学習したMACアドレスエントリをMACアドレステーブルからクリアします。

ポートリセット機能の有効／無効による切り替え動作の違いを次の図に示します。

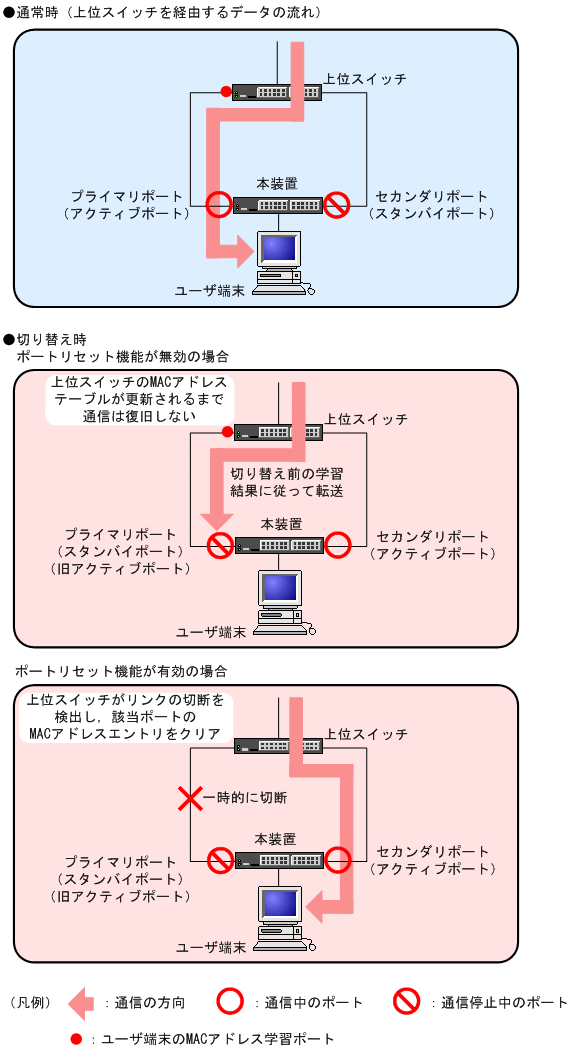

図16‒6　ポートリセット機能の有効／無効による切り替え動作の違い

通常時

本装置のプライマリポートで通信を行っている状態では，上位スイッチはユーザ端末のMACアドレスを，現在の通信経路で学習しています。

切り替え時（ポートリセット機能が無効）

ポートリセット機能が無効の場合，アクティブポートをセカンダリポートに切り替えても，上位スイッチがユーザ端末のMACアドレスを以前のポートで学習しているため，該当ポート上で学習したMACアドレスが消えるか，ユーザ端末からの通信がなければ，通信は復旧しません。

切り替え時（ポートリセット機能が有効）

ポートリセット機能が有効の場合，アクティブポートをセカンダリポートに切り替えると同時に，旧アクティブポートであるプライマリポートを一時的にダウンさせます。旧アクティブポートの接続先である上位スイッチは，リンクダウンを検出し，該当ポート上で学習したMACアドレスを削除するため，通信を速やかに復旧できます。
