3.13.1 IPv4マルチキャスト

IPv4マルチキャストを設定できるインタフェース数およびルーティングテーブルのエントリ数を次の表に示します。本装置はIPv4マルチキャストルーティングプロトコルとしてPIM-SMまたはPIM-SSMをサポートします。PIM-SMとPIM-SSMは同時に動作できます。

複数のVRFでIPv4マルチキャストを使用する場合,グローバルネットワークとすべてのVRFの合計を本収容条件内に収めてください。

表3‒76 IPv4マルチキャストの最大数

項 目

最大数

PIM-SM/SSMマルチキャストインタフェース数※1

63/装置

IGMP動作インタフェース数

127/装置

マルチキャスト送信元の数

128/グループ

PIM-SM/SSMマルチキャスト経路情報のエントリ((S,G)エントリ,(*,G)エントリ,およびネガティブキャッシュ)数※2

S:送信元IPアドレス

G:グループアドレス

8191/装置

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定数(ソース,グループのペア数)※3

1024/装置

IGMPv3で1Reportにつき処理できるrecord情報※4

256record/メッセージ

256ソース/record

IGMP加入グループ数※5

1024/装置

マルチキャストルータ隣接数

64/装置

ランデブーポイント数

2/グループ

1装置当たりランデブーポイントで設定できるグループ数

128/装置

1ネットワーク(VPN)当たりランデブーポイントに設定できる延べグループ数

1024/ネットワーク(VPN)

1024/装置※6

1ネットワーク(VPN)当たりのランデブーポイント候補数

1024/ネットワーク(VPN)

1024/装置※6

1ネットワーク(VPN)当たりのBSR候補数

16/ネットワーク(VPN)

32/装置※6

静的加入グループ数※7

256/装置

静的ランデブーポイント(RP)ルータアドレス数

16/装置

インタフェース当たりのIGMP加入グループ数※5

1024/インタフェース

IGMPグループ当たりのソース数

128/グループ

マルチキャストを設定できるVRF数

32/装置※8

エクストラネットのマルチキャストフィルタ数※9

64/装置

エクストラネットで使用するroute-map数

32/装置

32/VRF

PIM-SM VRF Gateway動作マルチキャストアドレス数※10

32/装置

32/VRF

注※1

PIM-SM/PIM-SSMとして他ルータと隣接するインタフェース数。

注※2

上限はテーブルエントリ数の配分パターンによって異なります。詳細は「3.1 テーブルエントリ数」を参照してください。ただし,次の条件を同時に満たす環境でPIM-SMを使用する場合,最大エントリ数が128以上のモードを選択していても,最大エントリ数は128になります。

  • ストリーミングのような転送量の多いマルチキャスト通信

  • 本装置がfirst hop routerまたはランデブーポイント

また,エントリの入出力ポート数にも上限があるため,入出力ポート数によっても設定できるエントリ数が変わります。

1エントリ内の入出力ポート数は,入出力インタフェースで同一のポートを使用している場合は1で数えます。例えば,入力インタフェースでポート1/0/1および1/0/2,出力インタフェース1でポート1/0/2,1/0/3および1/0/4,出力インタフェース2でポート1/0/3,1/0/4および1/0/5を使用している場合,該当するエントリの入出力ポート数は5となります。

入出力ポート数が「表3‒77 IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数」に示す値までエントリを設定できます。エントリ間で入出力インタフェースの重複が多い場合は,「表3‒77 IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数」に示す値より多くのエントリを設定できることがあります。

なお,入出力ポート数はIPv4とIPv6を同時動作させた場合,IPv4とIPv6のエントリの合計となります。

注※3

マルチキャストで使用するインタフェース数および加入グループ数によって設定できる数が変わります。「表3‒78 使用インタフェース数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」および「表3‒79 加入グループ数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」に示す範囲内で使用してください。加入グループ数は,動的および静的加入グループ数の総計です。同一グループアドレスが異なるインタフェースに加入している場合,加入グループ数は一つではなく,加入したインタフェースの数になります。

注※4

一つのReportメッセージで処理できるソース数は延べ256ソースまでです。ソース情報のないrecordも1ソースとして数えます。

IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定をした場合,その設定に一致したEXCLUDE recordで定義されているソース数を数えます。また,受信したReportメッセージ内にEXCLUDE recordが複数存在し,IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定で追加したソース数が延べ256を超えた場合,以降のそのメッセージ内のEXCLUDE recordで,連携動作の対象となるEXCLUDE recordについてマルチキャスト中継情報は作成しません。

注※5

本装置に直接接続しているグループの数を示します。IGMPv3使用時に送信元を指定する場合のグループ数は,送信元とグループの組み合わせの数となります。「図3‒1 マルチキャストグループ数の例」の例では3です。インタフェース当たりの加入可能グループ数については,「表3‒80 IPv4でのインタフェース当たりの加入可能グループ数」を参照してください。

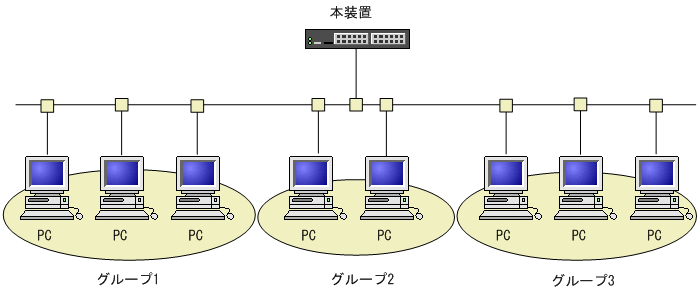

図3‒1 マルチキャストグループ数の例

[図データ]

注※6

本装置のグローバルネットワークとすべてのVRFに接続するネットワーク(VPN)上の総数です。

注※7

静的加入グループ数とは,各マルチキャストインタフェースで静的加入するグループアドレスの総数です。同一グループアドレスを複数の異なるインタフェースに静的加入設定した場合,静的加入グループ数は一つではなく,静的加入設定したインタフェースの数になります。一つのインタフェースに設定できる静的加入グループ数は256までです。

注※8

グローバルでマルチキャストを設定している場合,31になります。

注※9

すべてのroute-mapで指定したaccess-list内のアドレスの延べ数です。

注※10

エクストラネットで指定したroute-mapを使用します。route-mapに指定したaccess-list内で,ホストアドレス(32ビットマスク)として指定したマルチキャストアドレスが対象となります。

装置当たりの上限は,すべてのVRFで指定したPIM-SM VRFゲートウェイのグループアドレスの延べ数です。

また,静的加入グループ数で指定したグループアドレス数との合計になります。

表3‒77 IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数

IGMP/MLD動作インタフェース数

エントリ単位の入出力ポート数を全エントリ分合算したポート数

64以下

24575

65〜128

12287

129〜192

8191

193〜254

6143

表3‒78 使用インタフェース数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

使用インタフェース数

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

7

1024

15

512

31

256

63

128

127

64

表3‒79 加入グループ数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

加入グループ(延べ数)

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定数

16

1024

32

512

64

256

128

128

256

64

512

32

1024

16

2048

8

4096

4

8128

2

表3‒80 IPv4でのインタフェース当たりの加入可能グループ数

使用インタフェース数

インタフェース当たりの加入可能グループ数

7

1024

15

512

31

256

63

128

127

64
