17.1.1　IPv4マルチキャスト経路フィルタリング概説

IPv4マルチキャスト経路フィルタリングは，IPv4マルチキャスト経路をフィルタに通すことで経路を制御する機能です。本機能はIPv4マルチキャストエクストラネットだけで使用します。

＜この項の構成＞
(1)　IPv4マルチキャストエクストラネットの経路フィルタリング

(1)　IPv4マルチキャストエクストラネットの経路フィルタリング

IPv4マルチキャストエクストラネットを実現するには，異なるVRF間で中継要求を受け渡す必要があります。本装置では，VRFのルーティングプロトコル間で中継要求を交換する方法を使用します。IPv4マルチキャストエクストラネットの経路フィルタリングでは，中継要求をVRFのルーティングプロトコル間でフィルタします。この機能によって，VRF間でマルチキャストパケットの宛先IPアドレスごとに中継要求を受け付けるかどうか制御できます。なお，IPv4マルチキャストルーティングプロトコルは送信元IPアドレスについてユニキャストエクストラネットのルーティング情報を参照するため，ユニキャストエクストラネット経路フィルタに従います。

IPv4マルチキャストエクストラネットの経路フィルタリングを設定していない場合，VRF間の中継要求をすべて廃棄します。

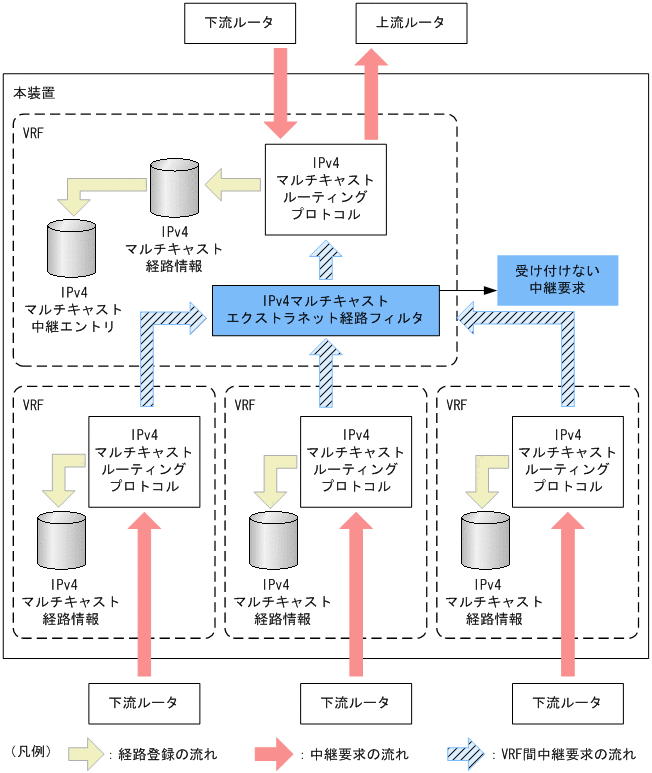

IPv4マルチキャストエクストラネットの経路フィルタリングの概念を次の図に示します。

図17-1　IPv4マルチキャストエクストラネットの経路フィルタリングの概念図

[図データ]
