コンフィグレーションガイド Vol.2
Web認証を用いたユーザ認証は次の手順で行います。WebブラウザInternet Explorer Version6.0を用いて説明します。
- ＜この節の構成＞
- (1) Web認証のログイン画面表示
- (2) ログイン画面に入力されたユーザID，パスワードの認証
- (3) 認証成功結果を表示
- (4) 認証失敗時の画面表示
- (5) Web認証からのログアウト画面表示
(1) Web認証のログイン画面表示
端末のWebブラウザにログイン画面を表示して，ユーザIDとパスワードを入力してください。
固定VLANモードまたはダイナミックVLANモードでURLリダイレクト機能を使用する場合は，端末のWebブラウザで本装置を経由する任意のWebサーバへアクセスすると，URLリダイレクト機能によって本装置のWeb認証のログイン画面が表示されます。
URLリダイレクト機能を使用しない場合は，端末のWebブラウザで次に示すログインURLを指定してWeb認証のログイン画面にアクセスしてください。固定VLANモードとダイナミックVLANモードでは，ログインURLのWebサーバ部分にWeb認証専用IPアドレスを指定してください。
- ［固定VLANモードまたはダイナミックVLANモードのログインURL］
- HTTP使用時：http://Web認証専用IPアドレス/login.html
- HTTPS使用時：https://Web認証専用IPアドレス/login.html
レガシーモードでは，URLリダイレクト機能は使用できません。端末のWebブラウザで次に示すログインURLを指定してWeb認証のログイン画面にアクセスしてください。レガシーモードでは，ログインURLのWebサーバ部分に認証前VLANのIPアドレスを指定してください。
- ［レガシーモードのログインURL］
- HTTP使用時：http://認証前VLANのインタフェースIPアドレス/login.html
- HTTPS使用時：https://認証前VLANのインタフェースIPアドレス/login.html

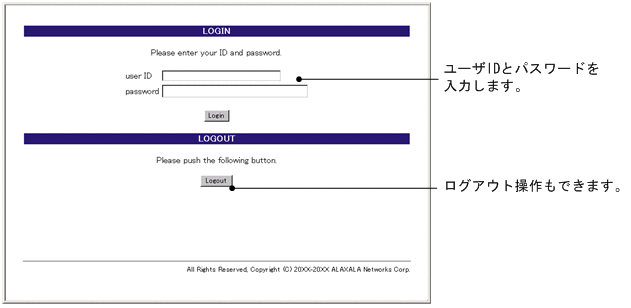

図8-16 ログイン画面（ブラウザ表示例）
(2) ログイン画面に入力されたユーザID，パスワードの認証
入力されたユーザIDとパスワードを基に，ローカル認証方式の場合は内蔵Web認証DBに登録されているユーザ情報と一致しているかチェックします。また，RADIUS認証方式の場合はRADIUSサーバに問い合わせを行い，認証可否のチェックをします。
(3) 認証成功結果を表示
内蔵Web認証DBまたはRADIUSサーバに登録されているユーザ情報と一致した場合，ログイン成功画面を表示し，認証ネットワークへ通信できます。
また，コンフィグレーションコマンドweb-authentication jump-urlで認証成功後にアクセスするURLが指定されている場合は，端末にログイン成功画面が表示されたあとに指定されたURLへのアクセスが行われます。

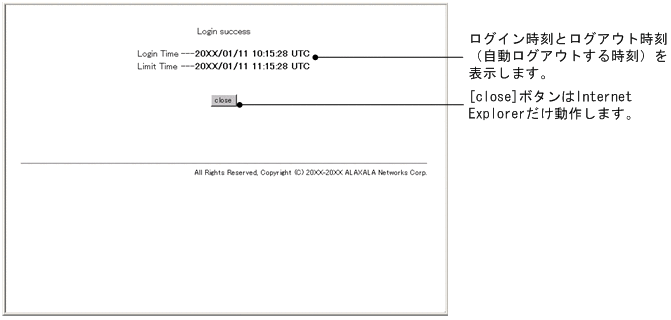

図8-17 ログイン成功画面（ブラウザ表示例）
(4) 認証失敗時の画面表示
認証が失敗となった場合は，認証エラー画面を表示します。
認証エラー画面に表示されるエラーの発生理由を，「8.6 認証エラーメッセージ」に示します。

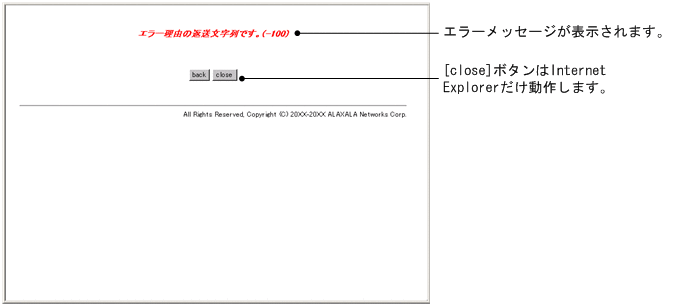

図8-18 ログイン失敗画面（ブラウザ表示例）
(5) Web認証からのログアウト画面表示
認証済み端末のWebブラウザでログアウトURLを指定してアクセスし，ログアウト画面を表示します。ログアウト画面で［Logout］ボタンを押すと，Web認証は端末の認証を解除します。認証が解除されると，ログアウト完了画面を表示します。
固定VLANモードまたはダイナミックVLANモードのログアウトURLでは，URLのWebサーバ部分にWeb認証専用IPアドレスを指定してください。
- ［固定VLANモードまたはダイナミックVLANモードのログアウトURL］
- HTTP使用時：http://Web認証専用IPアドレス/logout.html
- HTTPS使用時：https://Web認証専用IPアドレス/logout.html
また，ログイン画面からでもログアウトできます。ログイン画面にある［Logout］ボタンを押してください。
- ［固定VLANモードまたはダイナミックVLANモードのログインURL］
- HTTP使用時：http://Web認証専用IPアドレス/login.html
- HTTPS使用時：https://Web認証専用IPアドレス/login.html
レガシーモードでは，ログアウトURLのWebサーバ部分に認証後VLANのIPアドレスを指定してください。
- ［レガシーモードのログアウトURL］
- HTTP使用時：http://認証後VLANのインタフェースIPアドレス/login.html
- HTTPS使用時：https://認証後VLANのインタフェースIPアドレス/login.html

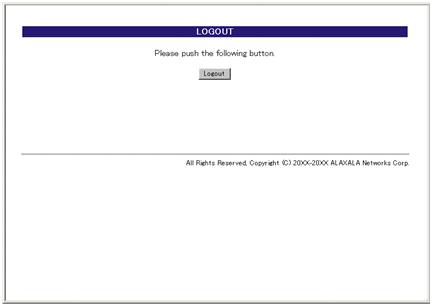

図8-19 ログアウト画面（ブラウザ表示例）

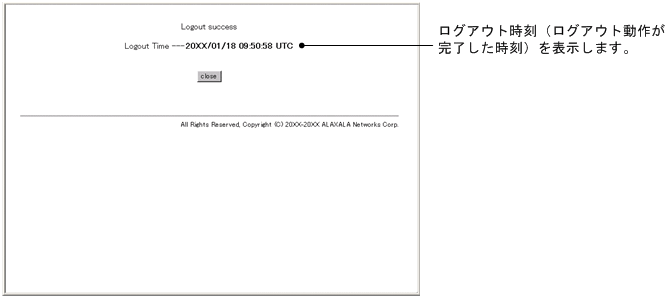

図8-20 ログアウト完了画面（ブラウザ表示例）
