コンフィグレーションガイド Vol.1
- ＜この項の構成＞
- (1) PVST+との共存
- (2) シングルスパニングツリーとの共存
- (3) PVST+とシングルスパニングツリーの同時動作について
- (4) マルチプルスパニングツリーとの共存
- (5) 共存して動作させないVLANについて
(1) PVST+との共存
PVST+は，Ring ProtocolのVLANマッピングに設定されたVLANが一つだけであれば，そのVLANでRing Protocolと共存できます。コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定すると，仮想リンクによるトポロジーを構築しRing Protocolとの共存を開始します。
最初のRing Protocolのコンフィグレーション設定によって，動作中のPVST+はすべて停止します。その後，VLANマッピングが設定されたVLANで順次PVST+が動作します。VLANマッピングに複数のVLANを設定した場合，そのVLANではPVST+は動作しません。なお，PVST+が停止しているVLANはループとなるおそれがあります。ポートを閉塞するなどしてループ構成にならないように注意してください。
また，コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定していない場合は，仮想リンクを構築できないので意図したトポロジーが構築されません。その結果，ループが発生するおそれがあります。

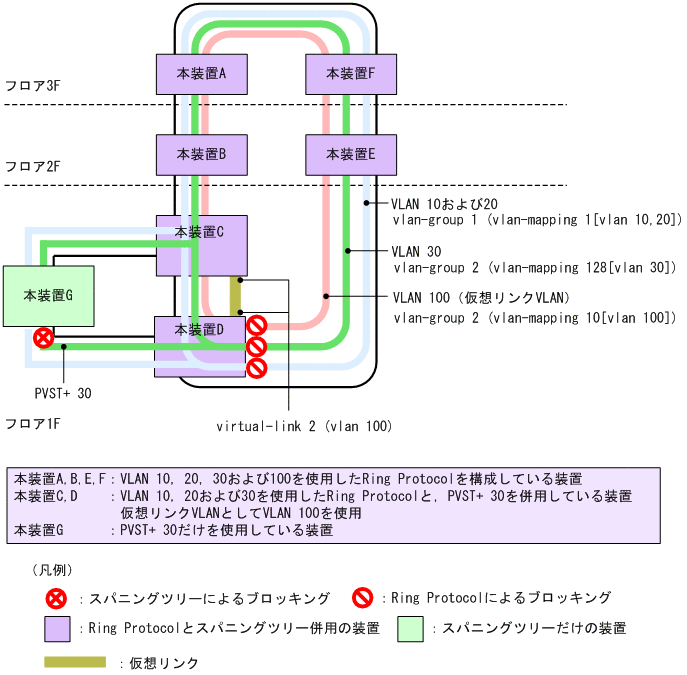

PVST+とRing Protocolの共存構成を次の図に示します。ここでは，VLANマッピング128にはVLAN 30が一つだけ設定されているので，PVST+が動作します。VLANマッピング1には複数VLANが設定されているので，PVST+は動作しません。また，装置CおよびDではVLAN 100を仮想リンクVLANに設定しているので，両装置間に仮想リンクを構築します。
図30-4 PVST+とRing Protocolの共存構成
(2) シングルスパニングツリーとの共存
シングルスパニングツリーはRing Protocolで運用するすべてのデータVLANと共存できます。
シングルスパニングツリーは，コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定すると，仮想リンクによるトポロジーを構築しRing Protocolとの共存を開始します。コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定していない場合は，仮想リンクを構築できないので意図したトポロジーが構築されません。その結果ループが発生するおそれがあります。

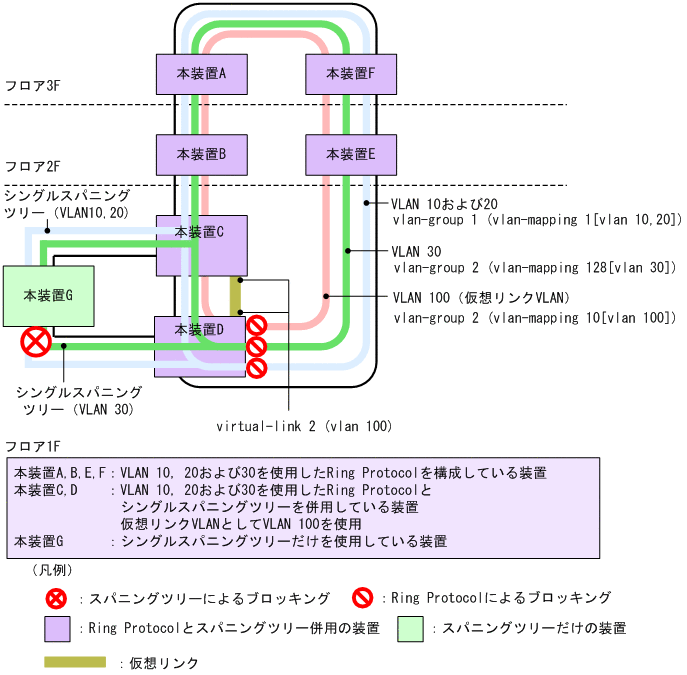

シングルスパニングツリーとRing Protocolの共存構成を次の図に示します。ここでは，装置C，D，およびGにシングルスパニングツリーを設定し，装置A，B，C，D，E，およびFにRing ProtocolのVLANグループを二つ設定しています。シングルスパニングツリーのトポロジーは，全VLANグループ（全VLANマッピング）に所属しているVLANにそれぞれ反映されます。また，装置CおよびDではVLAN 100を仮想リンクVLANに設定しているので，両装置間に仮想リンクを構築します。
図30-5 シングルスパニングツリーとRing Protocolの共存構成
(3) PVST+とシングルスパニングツリーの同時動作について
Ring Protocolと共存している場合でも，PVST+とシングルスパニングツリーの同時動作は可能です。この場合，PVST+で動作していないVLANはすべてシングルスパニングツリーとして動作します（通常の同時動作と同じです）。

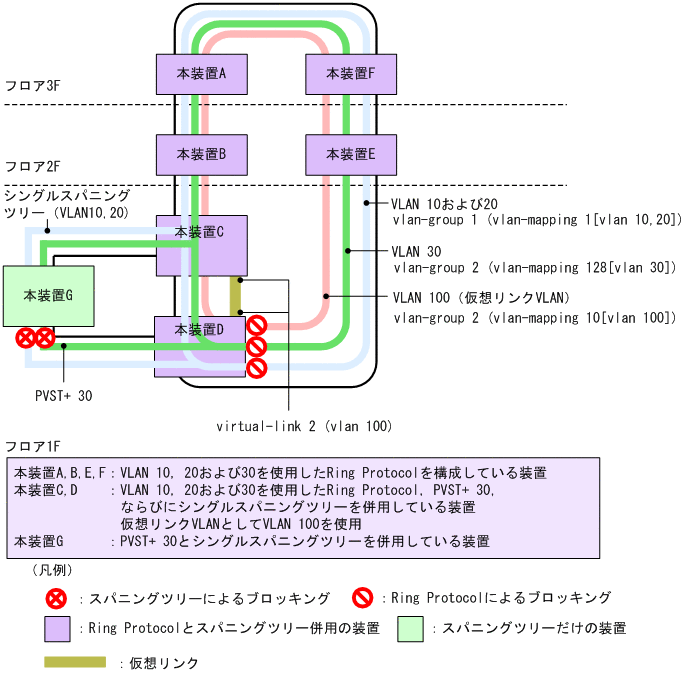

シングルスパニングツリー，PVST+，およびRing Protocolの共存構成を次の図に示します。ここでは，VLANマッピング128にはVLAN 30が一つだけ設定されているので，PVST+が動作します。VLANマッピング1ではPVST+が動作しないので，シングルスパニングツリーとして動作し，トポロジーを反映します。また，装置CおよびDではVLAN 100を仮想リンクVLANに設定しているので，両装置間に仮想リンクを構築します。
図30-6 シングルスパニングツリー，PVST+，およびRing Protocolの共存構成
(4) マルチプルスパニングツリーとの共存
マルチプルスパニングツリーはRing Protocolで運用するすべてのデータ転送用VLANと共存できます。
マルチプルスパニングツリーは，コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定すると，仮想リンクによるトポロジーを構築しRing Protocolとの共存を開始します。コンフィグレーションコマンドaxrp virtual-linkで仮想リンクを設定していない場合は，仮想リンクを構築できないので意図したトポロジーが構築されません。その結果ループが発生するおそれがあります。
MSTインスタンスに所属するVLANと，Ring ProtocolのVLANマッピングで同じVLANを設定すると，MSTインスタンスとRing Protocolで共存動作できるようになります。設定したVLANが一致しない場合，一致していないVLANはブロッキング状態になります。

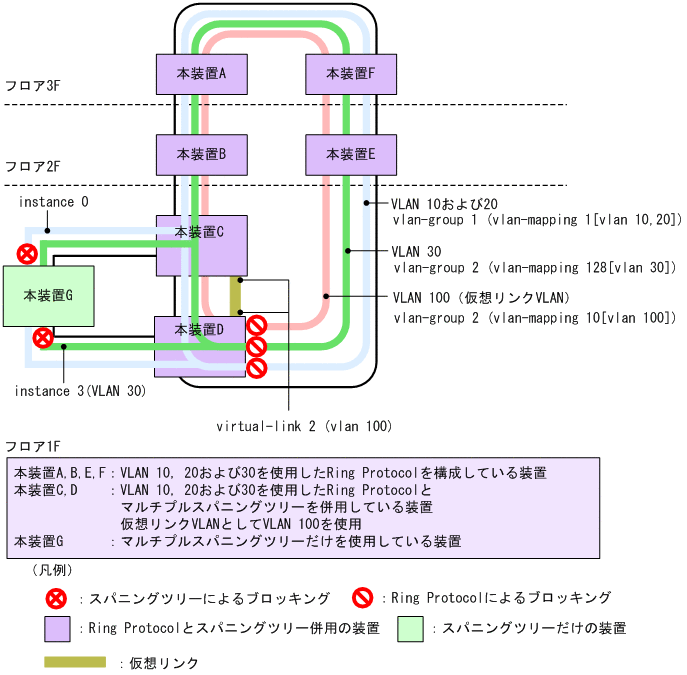

マルチプルスパニングツリーとRing Protocolの共存構成を次の図に示します。ここでは，装置C，D，およびGにマルチプルスパニングツリーを設定し，装置A，B，C，D，E，およびFにRing ProtocolのVLANグループを二つ設定しています。Ring ProtocolのVLANグループ1はCIST，VLANグループ2はMSTインスタンス3としてマルチプルスパニングツリーのトポロジーに反映されます。また，装置CおよびDではVLAN 100を仮想リンクVLANに設定しているので，両装置間に仮想リンクを構築します。
図30-7 マルチプルスパニングツリーとRing Protocolの共存構成
(5) 共存して動作させないVLANについて
- Ring Protocolだけを適用させるVLAN
PVST+をコンフィグレーション設定などで停止させると，そのVLANはRing Protocolだけが適用されるVLANとなります。
シングルスパニングツリー動作時，またはマルチプルスパニングツリー動作時，Ring Protocolが扱うデータ転送用VLANは必ず共存して動作します。
- PVST+だけを適用させるVLAN
Ring ProtocolでVLANグループに所属しないVLANマッピングを設定すると，PVST+だけが適用されるVLANとなります。
- シングルスパニングツリーだけを適用させるVLAN
Ring ProtocolでVLANグループに所属しないVLANは，シングルスパニングツリーだけが適用されるVLANとなります。
- マルチプルスパニングツリーだけを適用させるVLAN
Ring ProtocolでVLANグループに所属しないVLANは，マルチプルスパニングツリーだけが適用されるVLANとなります。
