29.1.7　モードとリングポートに関する設定（シングルリングと共有リンクなしマルチリング構成）

シングルリング構成を「図29-1　シングルリング構成」に，共有リンクなしマルチリング構成を「図29-2　共有リンクなしマルチリング構成」に示します。

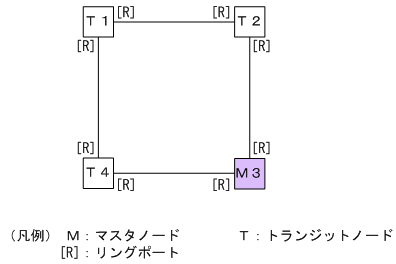

図29-1　シングルリング構成

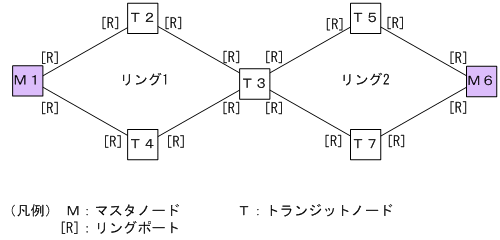

図29-2　共有リンクなしマルチリング構成

シングルリング構成と共有リンクなしマルチリング構成での，マスタノード，およびトランジットノードに関するモードとリングポートの設定は同様になります。

＜この項の構成＞

(1)　マスタノード

(2)　トランジットノード

(1)　マスタノード

［設定のポイント］

リングでの本装置の動作モードをマスタモードに設定します。イーサネットインタフェースまたはポートチャネルインタフェースをリングポートとして指定します。リングポートは一つのリングに対して二つ設定してください。「図29-1　シングルリング構成」ではM3ノード，「図29-2　共有リンクなしマルチリング構成」ではM1およびM6ノードがこれに該当します。

［コマンドによる設定］

1. (config)# axrp 2
   (config-axrp)# mode master
   リングID 2の動作モードをマスタモードに設定します。
   　

2. (config)# interface gigabitethernet 1/0/1
   (config-if)# axrp-ring-port 2
   (config-if)# exit
   (config)# interface gigabitethernet 1/0/2
   (config-if)# axrp-ring-port 2
   ポート1/0/1および1/0/2のインタフェースモードに移行し，該当するインタフェースをリングID 2のリングポートとして設定します。
   　


［注意事項］

スタックを構成するメンバスイッチ1台に対して，同じリングIDのリングポートを設定できるのは一つのインタフェースだけです。二つ目のリングポートは，別のメンバスイッチのインタフェースに設定してください。

(2)　トランジットノード

［設定のポイント］

リングでの本装置の動作モードをトランジットモードに設定します。イーサネットインタフェースまたはポートチャネルインタフェースをリングポートとして指定します。リングポートは一つのリングに対して二つ設定してください。「図29-1　シングルリング構成」ではT1，T2およびT4ノード，「図29-2　共有リンクなしマルチリング構成」ではT2，T3，T4，T5およびT7ノードがこれに該当します。

［コマンドによる設定］

1. (config)# axrp 2
   (config-axrp)# mode transit
   リングID 2の動作モードをトランジットモードに設定します。
   　

2. (config)# interface gigabitethernet 1/0/1
   (config-if)# axrp-ring-port 2
   (config-if)# exit
   (config)# interface gigabitethernet 1/0/2
   (config-if)# axrp-ring-port 2
   ポート1/0/1および1/0/2のインタフェースモードに移行し，該当するインタフェースをリングID 2のリングポートとして設定します。
   　


［注意事項］

スタックを構成するメンバスイッチ1台に対して，同じリングIDのリングポートを設定できるのは一つのインタフェースだけです。二つ目のリングポートは，別のメンバスイッチのインタフェースに設定してください。
