23.1.8　CFMで使用するデータベース

CFMで使用するデータベースを次の表に示します。

表23-12　CFMで使用するデータベース

データベース	内容	内容確認コマンド
MEP CCMデータベース	各MEPが保持しているデータベース。 同一MA内のMEPの情報。 CCで常時接続性の監視をする際に使用。 保持する内容は次のとおりです。 MEP ID MEP IDに対応するMACアドレス 該当MEPで発生した障害情報	show cfm remote-mep
MIP CCMデータベース	装置で保持しているデータベース。 同一ドメイン内のMEPの情報。 リンクトレースメッセージを転送する際，どのポートで転送するかを決定する際に使用。 保持する内容は次のとおりです。 MEPのMACアドレス 該当MEPのCCMを受信したVLANとポート	なし
リンクトレースデータベース	Linktraceの実行結果を保持しているデータベース。 保持する内容は次のとおりです。 Linktraceを実行したMEPと宛先 TTL 応答を返した装置の情報 リンクトレースメッセージを受信したポートの情報 リンクトレースメッセージを転送したポートの情報	show cfm l2traceroute-db

＜この項の構成＞

(1)　MEP CCMデータベース

(2)　MIP CCMデータベース

(3)　リンクトレースデータベース

(1)　MEP CCMデータベース

MEP CCMデータベースは，同一MA内にどのようなMEPがあるかを保持しています。また，該当するMEPで発生した障害情報も保持しています。

Loopback，Linktraceでは宛先をMEP IDで指定できますが，MEP CCMデータベースに登録されていないMEP IDは指定できません。MEP IDがデータベース内に登録されているかどうかは運用コマンドshow cfm remote-mepで確認できます。

本データベースのエントリはCC実行時にMEPがCCMを受信したときに作成します。

(2)　MIP CCMデータベース

MIP CCMデータベースは，リンクトレースメッセージを転送する際にどのポートから転送すればよいかを決定する際に使用します。

転送時，MIP CCMデータベースに宛先MEPのMACアドレスが登録されていない場合は，MACアドレステーブルを参照して転送するポートを決定します。

MACアドレステーブルにもない場合はリンクトレースメッセージは転送しないで，転送できなかった旨の応答を転送元に返します。

本データベースのエントリはCC実行時にMIPがCCMを転送したときに作成します。

(3)　リンクトレースデータベース

リンクトレースデータベースは，Linktraceの実行結果を保持しています。

運用コマンドshow cfm l2traceroute-dbで，過去に実行したLinktraceの結果を参照できます。

(a)　保持できるルート数について

装置全体で1024装置分の応答を保持します。

1ルート当たり何装置分の応答を保持するかで何ルート分保持できるかが決ります。1ルート当たり256装置分の応答を保持した場合は4ルート，1ルート当たり16装置分の応答を保持している場合は64ルート保持できます。

応答が1024装置分を超えた場合，古いルートの情報が消去され，新しいルートの情報を保持します。

リンクトレースデータベースに登録されている宛先に対してLinktraceを実行した場合，リンクトレースデータベース上から該当宛先までのルート情報を削除したあとに新しいLinktraceの応答を保持します。

リンクトレースデータベースを次の図に示します。

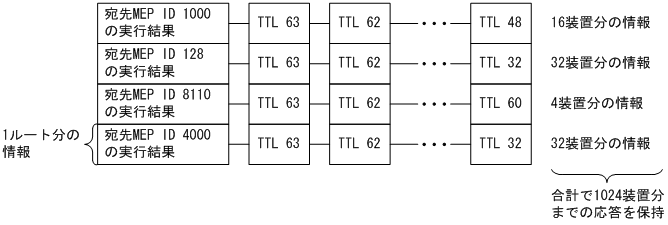

図23-30　リンクトレースデータベース

本データベースのエントリはLinktrace実行時にMEPが応答を受信したときに作成します。
