19.1.1　ポートミラーリングの概要

ポートミラーリングは，送受信するフレームのコピーを指定した物理ポートへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して，ミラーリングしたフレームをアナライザなどで受信することによって，トラフィックの監視や解析を行えます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

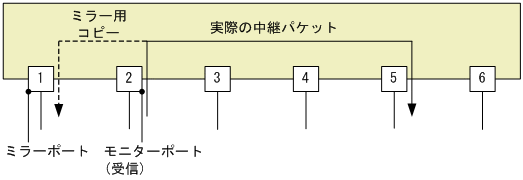

図19-1　受信フレームのミラーリング

[図データ]

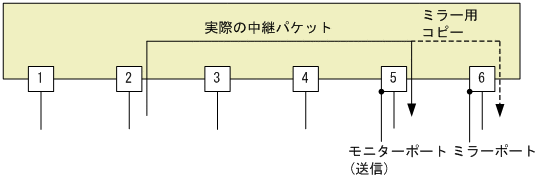

図19-2　送信フレームのミラーリング

[図データ]

これらの図で示すとおり，トラフィックを監視する物理ポートをモニターポートと呼び，ミラーリングしたフレームの送信先となる物理ポートをミラーポートと呼びます。

ミラーポートからはミラーリングされたフレームだけ送信されます。それ以外の自発，自宛，中継フレームは廃棄されます。ただし，制御フレームが送信される設定をした場合，設定された制御フレームは送信されます。なお，ミラーリングしたフレームは，TTL（IPv4）またはホップリミット（IPv6）を減算しないで送信されます。
