コンフィグレーションガイド Vol.2

12.2.8　本装置の配下にDHCPリレーが接続された場合

本装置の配下にDHCPリレーを接続した場合，本装置でパケットを中継できるように設定します。

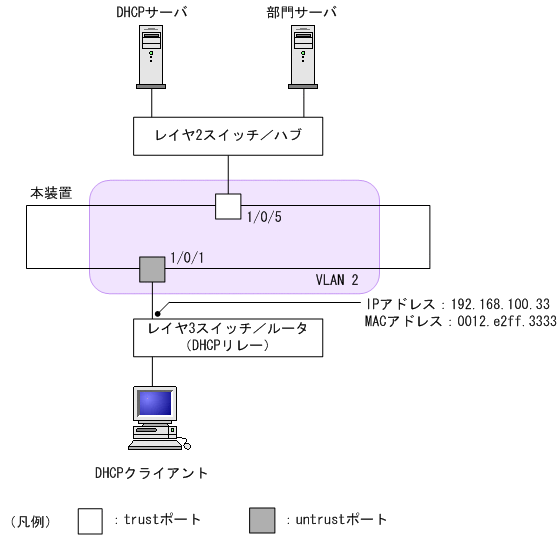

本装置の配下にDHCPリレーを接続した場合の構成例を次の図に示します。

図12-12　本装置の配下にDHCPリレーを接続した場合の構成例

本装置のDHCP snooping設定は，「12.2.2　基本設定」，「12.2.4　端末フィルタ」，および「12.2.5　ダイナミックARP検査」と同様です。

本例では，そのままではDHCPクライアントからのDHCPパケットおよびIPv4パケットが中継できません。また，レイヤ3スイッチ／ルータからのARPパケットも中継できません。

パケットを中継するためには，本装置でDHCPパケットの中継を許可する設定，IPv4パケットの中継を許可する設定，およびARPパケットの中継を許可する設定が必要です。

＜この項の構成＞

(1)　DHCPパケットの中継を許可する設定

(2)　IPv4パケットの中継を許可する設定

(3)　ARPパケットの中継を許可する設定

(1)　DHCPパケットの中継を許可する設定

［設定のポイント］

DHCPクライアントからのパケットは，レイヤ3スイッチ／ルータ（DHCPリレー）によって送信元MACアドレスが書き換えられているため，DHCPパケットのMACアドレス詐称検査を無効に設定します。

［コマンドによる設定］

(config)# no ip dhcp snooping verify mac-address
untrustポートのMACアドレス詐称検査を無効に設定します。
　

［注意事項］

本コマンドが設定されていない場合，MACアドレス詐称検査をするため，untrustポートにDHCPリレーを接続できません。

(2)　IPv4パケットの中継を許可する設定

［設定のポイント］

DHCPクライアントからのパケットは，レイヤ3スイッチ／ルータ（DHCPリレー）によって送信元MACアドレスが書き換えられているため，端末フィルタ条件に送信元IPアドレスだけを設定します。

［コマンドによる設定］

(config)# interface gigabitethernet 1/0/1
(config-if)# ip verify source
(config-if)# exit
ポート1/0/1に，端末フィルタ条件として送信元IPアドレスだけを設定します。
　

(3)　ARPパケットの中継を許可する設定

ARPパケットの中継を許可する設定は固定IPアドレスを持つ端末を接続した場合と同様です。

設定については，「12.2.7　固定IPアドレスを持つ端末を接続した場合」を参照してください。
