3.1.2　フロー検出条件

フロー検出するためには，コンフィグレーションでフローを識別するための条件を指定します。受信側インタフェースでのフロー検出条件を次に示します。

＜この項の構成＞

(1)　受信側インタフェースのフロー検出条件

(1)　受信側インタフェースのフロー検出条件

受信側インタフェースで指定できるフロー検出条件を次の表に示します。

表3-2　受信側インタフェースで指定できるフロー検出条件

種別		設定項目
MAC条件	コンフィグレーション	VLAN ID※1
	MACヘッダ	送信元MACアドレス
		宛先MACアドレス
		イーサネットタイプ
		ユーザ優先度※2
IPv4条件	コンフィグレーション	VLAN ID※1
	MACヘッダ	ユーザ優先度※2
	IPv4ヘッダ※3	上位プロトコル
		送信元IPアドレス
		宛先IPアドレス
		ToS
		DSCP
		Precedence
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）
			範囲指定（range）※4
		宛先ポート番号	単一指定（eq）
			範囲指定（range）※4
		TCP制御フラグ※5
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）
			範囲指定（range）※4
		宛先ポート番号	単一指定（eq）
			範囲指定（range）※4
	IPv4-ICMPヘッダ	ICMPタイプ値
		ICMPコード値
IPv6条件	コンフィグレーション	VLAN ID※1
	MACヘッダ	ユーザ優先度※2
	IPv6ヘッダ※6	上位プロトコル
		送信元IPアドレス
		宛先IPアドレス
		トラフィッククラス
		DSCP
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）
			範囲指定（range）※4
		宛先ポート番号	単一指定（eq）
			範囲指定（range）※4
		TCP制御フラグ※5
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）
			範囲指定（range）※4
		宛先ポート番号	単一指定（eq）
			範囲指定（range）※4
	IPv6-ICMPヘッダ	ICMPタイプ値
		ICMPコード値

注※1

本装置のフロー検出で検出できるVLAN IDは，VLANコンフィグレーションで入力したVLANに対して付与する値です。受信フレームの属するVLAN IDを検出します。

注※2

次に示すフレームについてはユーザ優先度を検出できません。常に，ユーザ優先度3として検出します。

・VLAN Tagなしのフレーム

・VLANトンネリングを設定したポートで受信したフレーム

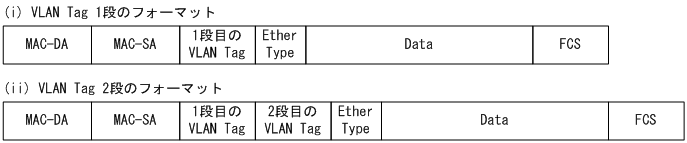

VLAN Tagが複数あるフレームに対してユーザ優先度を検出する場合，MACアドレス側から1段目のVLAN Tagにあるユーザ優先度が対象となります。次の図にVLAN Tagが複数あるフレームの例を示します。

注※3

ToSフィールドの指定についての補足

ToS　　　：ToSフィールドの3ビット〜6ビットの値です。

Precedence：ToSフィールドの上位3ビットの値です。

DSCP　　：ToSフィールドの上位6ビットの値です。

注※4

TCP/UDPポート番号検出パターンの収容条件については，「コンフィグレーションガイド Vol.1　3.5 フィルタ・QoS・ポリシーベースミラーリング」を参照してください。

注※5

IPv4条件では，ack/fin/psh/rst/syn/urgフラグが1のパケットを検出します。IPv6条件では，ack/fin/psh/rst/synフラグが1のパケットを検出します。urgフラグの検出できません。

注※6

トラフィッククラスフィールドの指定についての補足

トラフィッククラス：トラフィッククラスフィールドの値です。

DSCP　　　　　　：トラフィッククラスフィールドの上位6ビットの値です。
