コンフィグレーションガイド Vol.1

3.13.1　IPv4マルチキャスト

IPv4マルチキャストを設定できるインタフェース数およびルーティングテーブルのエントリ数を次の表に示します。本装置はIPv4マルチキャストルーティングプロトコルとしてPIM-SMまたはPIM-SSMをサポートします。PIM-SMとPIM-SSMは同時に動作できます。

複数のVRFでIPv4マルチキャストを使用する場合，グローバルネットワークとすべてのVRFの合計を本収容条件内に収めてください。

表3-76　IPv4マルチキャストの最大数

項　目	最大数
PIM-SM/SSMマルチキャストインタフェース数※1	63／装置
IGMP動作インタフェース数	127／装置
マルチキャスト送信元の数	128／グループ
PIM-SM/SSMマルチキャスト経路情報のエントリ((S,G)エントリ，(*,G)エントリ，およびネガティブキャッシュ)数※2 S：送信元IPアドレス G：グループアドレス	8191／装置
IGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連携動作させる設定数(ソース，グループのペア数)※3	1024／装置
IGMPv3で1Reportにつき処理できるrecord情報※4	256record／メッセージ 256ソース／record
IGMP加入グループ数※5	1024／装置
マルチキャストルータ隣接数	64／装置
ランデブーポイント数	2／グループ
1装置当たりランデブーポイントで設定できるグループ数	128／装置
1ネットワーク（VPN）当たりランデブーポイントに設定できる延べグループ数	1024／ネットワーク（VPN） 1024／装置※6
1ネットワーク（VPN）当たりのランデブーポイント候補数	1024／ネットワーク（VPN） 1024／装置※6
1ネットワーク（VPN）当たりのBSR候補数	16／ネットワーク（VPN） 32／装置※6
静的加入グループ数※7	256／装置
静的ランデブーポイント（RP）ルータアドレス数	16／装置
インタフェース当たりのIGMP加入グループ数※5	1024／インタフェース
IGMPグループ当たりのソース数	128／グループ
マルチキャストを設定できるVRF数	32／装置※8
エクストラネットのマルチキャストフィルタ数※9	64／装置
エクストラネットで使用するroute-map数	32／装置 32／VRF
PIM-SM VRF Gateway動作マルチキャストアドレス数※10	32／装置 32／VRF

注※1

PIM-SM/PIM-SSMとして他ルータと隣接するインタフェース数。

注※2

上限はテーブルエントリ数の配分パターンによって異なります。詳細は「3.1　テーブルエントリ数」を参照してください。ただし，次の条件を同時に満たす環境でPIM-SMを使用する場合，最大エントリ数が128以上のモードを選択していても，最大エントリ数は128になります。

• ストリーミングのような転送量の多いマルチキャスト通信
• 本装置がfirst hop routerまたはランデブーポイント

また，エントリの入出力ポート数にも上限があるため，入出力ポート数によっても設定できるエントリ数が変わります。

1エントリ内の入出力ポート数は，入出力インタフェースで同一のポートを使用している場合は1で数えます。例えば，入力インタフェースでポート1/0/1および1/0/2，出力インタフェース1でポート1/0/2，1/0/3および1/0/4，出力インタフェース2でポート1/0/3，1/0/4および1/0/5を使用している場合，該当するエントリの入出力ポート数は5となります。

入出力ポート数が「表3-77　IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数」に示す値までエントリを設定できます。エントリ間で入出力インタフェースの重複が多い場合は，「表3-77　IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数」に示す値より多くのエントリを設定できることがあります。

なお，入出力ポート数はIPv4とIPv6を同時動作させた場合，IPv4とIPv6のエントリの合計となります。

注※3

マルチキャストで使用するインタフェース数および加入グループ数によって設定できる数が変わります。「表3-78　使用インタフェース数に対するIGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定可能数」および「表3-79　加入グループ数に対するIGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定可能数」に示す範囲内で使用してください。加入グループ数は，動的および静的加入グループ数の総計です。同一グループアドレスが異なるインタフェースに加入している場合，加入グループ数は一つではなく，加入したインタフェースの数になります。

注※4

一つのReportメッセージで処理できるソース数は延べ256ソースまでです。ソース情報のないrecordも1ソースとして数えます。

IGMPv3（EXCLUDEモード）でPIM-SSMを連携動作させる設定をした場合，その設定に一致したEXCLUDE recordで定義されているソース数を数えます。また，受信したReportメッセージ内にEXCLUDE recordが複数存在し，IGMPv3（EXCLUDEモード）でPIM-SSMを連携動作させる設定で追加したソース数が延べ256を超えた場合，以降のそのメッセージ内のEXCLUDE recordで，連携動作の対象となるEXCLUDE recordについてマルチキャスト中継情報は作成しません。

注※5

本装置に直接接続しているグループの数を示します。IGMPv3使用時に送信元を指定する場合のグループ数は，送信元とグループの組み合わせの数となります。「図3-1　マルチキャストグループ数の例」の例では3です。インタフェース当たりの加入可能グループ数については，「表3-80　IPv4でのインタフェース当たりの加入可能グループ数」を参照してください。

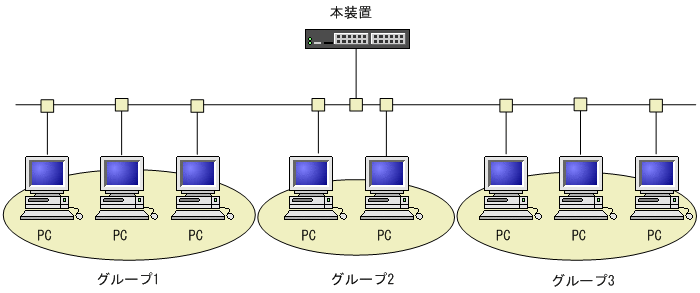

図3-1　マルチキャストグループ数の例

注※6

本装置のグローバルネットワークとすべてのVRFに接続するネットワーク（VPN）上の総数です。

注※7

静的加入グループ数とは，各マルチキャストインタフェースで静的加入するグループアドレスの総数です。同一グループアドレスを複数の異なるインタフェースに静的加入設定した場合，静的加入グループ数は一つではなく，静的加入設定したインタフェースの数になります。一つのインタフェースに設定できる静的加入グループ数は256までです。

注※8

グローバルでマルチキャストを設定している場合，31になります。

注※9

すべてのroute-mapで指定したaccess-list内のアドレスの延べ数です。

注※10

エクストラネットで指定したroute-mapを使用します。route-mapに指定したaccess-list内で，ホストアドレス（32ビットマスク）として指定したマルチキャストアドレスが対象となります。

装置当たりの上限は，すべてのVRFで指定したPIM-SM VRFゲートウェイのグループアドレスの延べ数です。

また，静的加入グループ数で指定したグループアドレス数との合計になります。

　

表3-77　IGMP/MLD動作インタフェース数に対するマルチキャスト入出力ポート数

IGMP/MLD動作インタフェース数	エントリ単位の入出力ポート数を全エントリ分合算したポート数
64以下	24575
65〜128	12287
129〜192	8191
193〜254	6143

表3-78　使用インタフェース数に対するIGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定可能数

使用インタフェース数	IGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定可能数
7	1024
15	512
31	256
63	128
127	64

表3-79　加入グループ数に対するIGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定可能数

加入グループ（延べ数）	IGMPv2/IGMPv3（EXCLUDEモード）でPIM-SSMを連動させる設定数
16	1024
32	512
64	256
128	128
256	64
512	32
1024	16
2048	8
4096	4
8128	2

表3-80　IPv4でのインタフェース当たりの加入可能グループ数

使用インタフェース数	インタフェース当たりの加入可能グループ数
7	1024
15	512
31	256
63	128
127	64
