26.2.5　VXLAN Accessポートの設定

VXLAN AccessポートにVNI IDを設定する場合は，先に該当するVNI IDをVTEPに所属させてください。VXLAN AccessポートのVNI IDにVTEPに所属していないVNI IDを設定すると，該当するVNI IDで通信する場合があります。

＜この項の構成＞
(1)　VLANマッピング
(2)　サブインタフェースマッピング

(1)　VLANマッピング

拠点Aと拠点BをVXLANトンネルで接続する構成を設定します。VNIマッピング方式としてVLANマッピングを使用します。VLANマッピングの構成例を次の図に示します。

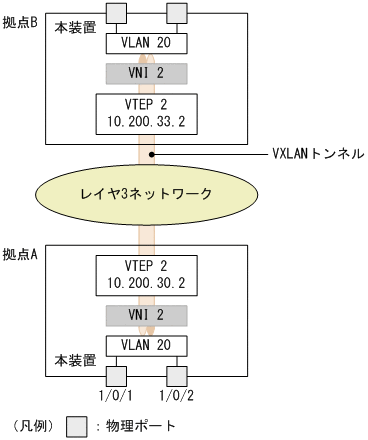

図26-10　VLANマッピングの構成例

[図データ]

［設定のポイント］
VLANマッピングには次に示す情報を設定します。
  • モード
    収容条件を拡張するモードで運用する場合は，vxlan vlan-mapping modeコマンドを設定します。vxlan vlan-mapping modeコマンドを設定するとオーバーレイ（VXLAN）プログラムが再起動するため，運用を開始する前に設定してください。
  • VNIのマッピング
  • VLANのポートへのマッピング
    VLANにVNI IDを割り当てたあとで，物理ポートまたはチャネルグループに該当するVLAN IDを設定してください。物理ポートまたはチャネルグループにVLAN IDが割り当てられた状態で該当するVLANにVNI IDを設定すると，VXLAN Accessポートで受信したフレームが一時的に折り返して通信する場合があります。

［コマンドによる設定］
  1. (config)# vlan 20
    (config-vlan)# vxlan-vni 2
    (config-vlan)# exit
    VLANにVNI IDを割り当てます。
    　
  2. (config)# interface gigabitethernet 1/0/1
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 20
    (config-if)# exit
    ポート1/0/1にVLAN 20を割り当てます。
    　
  3. (config)# interface gigabitethernet 1/0/2
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 20
    (config-if)# exit
    ポート1/0/2にVLAN 20を割り当てます。
    拠点B側も，同じVNIで同様に設定してください。
    　

［注意事項］
VXLAN Accessポートを削除する場合は，物理ポートまたはチャネルグループからVLAN IDを削除したあと，該当するVLANに設定されているVNI IDを削除してください。物理ポートまたはチャネルグループにVLAN IDが割り当てられた状態で該当するVLANからVNI IDを削除すると，VXLAN Accessポートで受信したフレームが一時的に折り返して通信する場合があります。

(2)　サブインタフェースマッピング

拠点Aと拠点B，拠点Aと拠点CをVXLANトンネルで接続する構成を設定します。VNIマッピング方式としてサブインタフェースマッピングを使用します。サブインタフェースマッピングの構成例を次の図に示します。

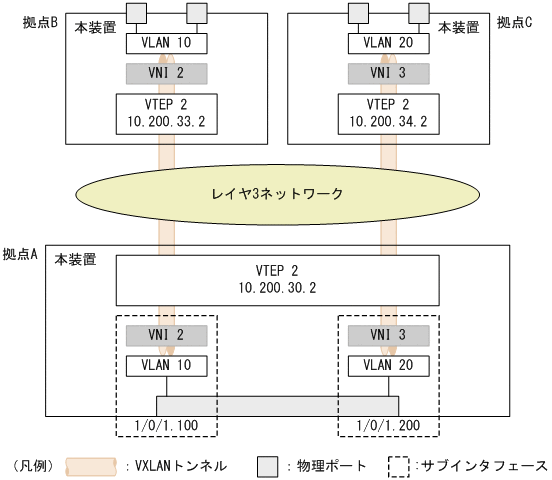

図26-11　サブインタフェースマッピングの構成例

[図データ]

［設定のポイント］
サブインタフェースマッピングには次に示す情報を設定します。
  • サブインタフェース
  • VNIのマッピング

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/0/1
    (config-if)# no switchport
    (config-if)# exit
    ポート1/0/1でレイヤ2インタフェースの設定を無効にします。
    　
  2. (config)# interface gigabitethernet 1/0/1.100
    (config-subif)# encapsulation dot1q 10
    (config-subif)# vxlan-vni 2
    (config-subif)# exit
    ポート1/0/1にサブインタフェース1/0/1.100，およびVLAN IDとして10を設定します。また，VNI 2に割り当てます。
    　
  3. (config)# interface gigabitethernet 1/0/1.200
    (config-subif)# encapsulation dot1q 20
    (config-subif)# vxlan-vni 3
    (config-subif)# exit
    ポート1/0/1にサブインタフェース1/0/1.200，およびVLAN IDとして20を設定します。また，VNI 3に割り当てます。
