13.2.9 本装置の配下にOption82を付与するDHCPリレーが接続された場合

本装置の配下にOption82を付与するDHCPリレーを接続した場合,本装置でパケットを中継できるように設定します。

本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例を次の図に示します。

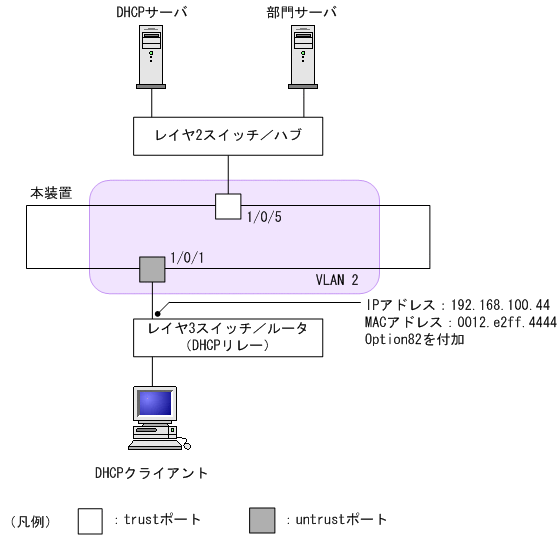

図13-13 本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例

[図データ]

本装置のDHCP snooping設定は「13.2.2 基本設定」,「13.2.4 端末フィルタ」,および「13.2.5 ダイナミックARP検査」と同様です。

本例では,そのままではDHCPクライアントからのDHCPパケットおよびIPv4パケットが中継できません。また,レイヤ3スイッチ/ルータからのARPパケットも中継できません。

パケットを中継するためには,本装置でDHCPパケットの中継を許可する設定,IPv4パケットの中継を許可する設定,およびARPパケットの中継を許可する設定が必要です。また,DHCPリレーがOption82を付与する場合,Option82付きDHCPパケットの中継を許可する設定も必要です。

<この項の構成>
(1) DHCPパケットの中継を許可する設定
(2) IPv4パケットの中継を許可する設定
(3) ARPパケットの中継を許可する設定
(4) Option82付きDHCPパケットの中継を許可する設定

(1) DHCPパケットの中継を許可する設定

DHCPパケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

設定については,「13.2.8 本装置の配下にDHCPリレーが接続された場合 (1) DHCPパケットの中継を許可する設定」を参照してください。

(2) IPv4パケットの中継を許可する設定

DHCPパケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

設定については,「13.2.8 本装置の配下にDHCPリレーが接続された場合 (2) IPv4パケットの中継を許可する設定」を参照してください。

(3) ARPパケットの中継を許可する設定

ARPパケットの中継を許可する設定は固定IPアドレスを持つ端末を接続した場合と同様です。

設定については,「13.2.7 固定IPアドレスを持つ端末を接続した場合」を参照してください。

(4) Option82付きDHCPパケットの中継を許可する設定

[設定のポイント]
DHCPパケットのOption82の詐称検査を無効に設定します。

[コマンドによる設定]
  1. (config)# ip dhcp snooping information option allow-untrusted
    untrustポートのOption82の詐称検査を無効に設定します。
