13.2.7 固定IPアドレスを持つ端末を接続した場合

固定IPアドレスを持つ端末を接続する場合の設定について説明します。

固定IPアドレスを持つ端末を接続した場合の構成例を次の図に示します。

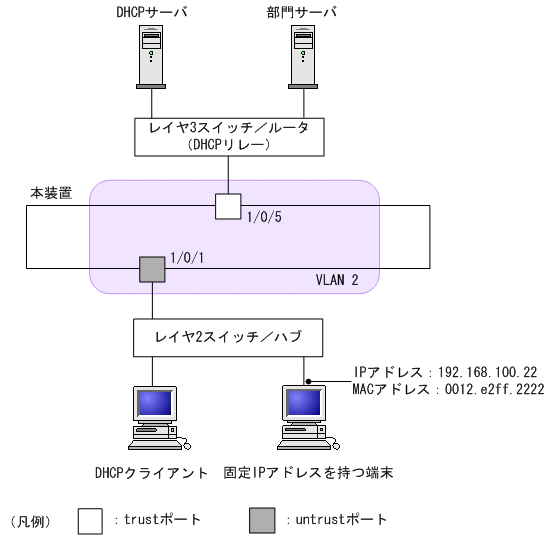

図13-11 固定IPアドレスを持つ端末を接続した場合の構成例

[図データ]

DHCP snoopingの設定は,「13.2.2 基本設定」と同様です。本例では,固定IPアドレスを持つ端末をuntrustポートに接続するため,バインディングデータベースに固定IPアドレスを持つ端末のスタティック登録が必要です。

[設定のポイント]
固定IPアドレスを持つ端末の端末情報を,バインディングデータベースにスタティック登録します。

[コマンドによる設定]
  1. (config)# ip source binding 0012.e2ff.2222 vlan 2 192.168.100.22 interface gigabitethernet 1/0/1
    端末のMACアドレス,端末が所属するVLAN(VLAN ID),端末のIPアドレス,および端末が接続されているポート番号を,バインディングデータベースに設定します。
