9.1.2　固定VLANモードのコンフィグレーション

＜この項の構成＞

(1)　ローカル認証方式の基本的な設定

(2)　RADIUS認証方式の基本的な設定

(3)　RADIUS認証方式＋内蔵DHCPサーバ使用時の設定

(1)　ローカル認証方式の基本的な設定

ローカル認証方式を使用する上での基本的な設定を次の図に示します。

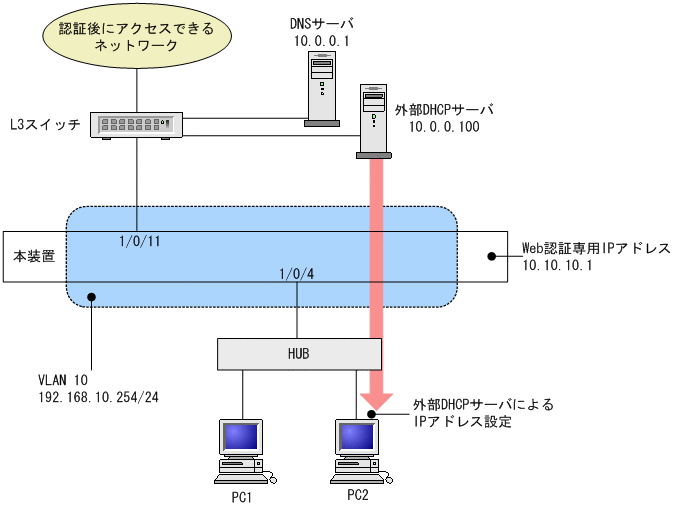

図9-1　固定VLANモードのローカル認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# vlan 10
   (config-vlan)# state active
   (config-vlan)# exit

2. (config)# interface gigabitethernet 1/0/4
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにVLAN IDとWeb認証を設定します。
   　

3. (config)# interface gigabitethernet 1/0/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# exit
   認証後にアクセスするネットワークのL3スイッチを接続するポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

Web認証で使用するVLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   Web認証で使用するVLAN ID 10にIPアドレスを設定します。
   　


(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

1. (config)# ip access-list extended 100
   (config-ext-nacl)# permit udp any any eq bootps
   (config-ext-nacl)# permit udp any any eq domain
   (config-ext-nacl)# exit
   (config)# interface gigabitethernet 1/0/4
   (config-if)# authentication ip access-group 100
   (config-if)# authentication arp-relay
   (config-if)# exit
   認証前の端末からDHCPパケットとDNSサーバへのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるように設定します。
   　


(d)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　


(2)　RADIUS認証方式の基本的な設定

RADIUS認証方式を使用する上での基本的な設定を次の図に示します

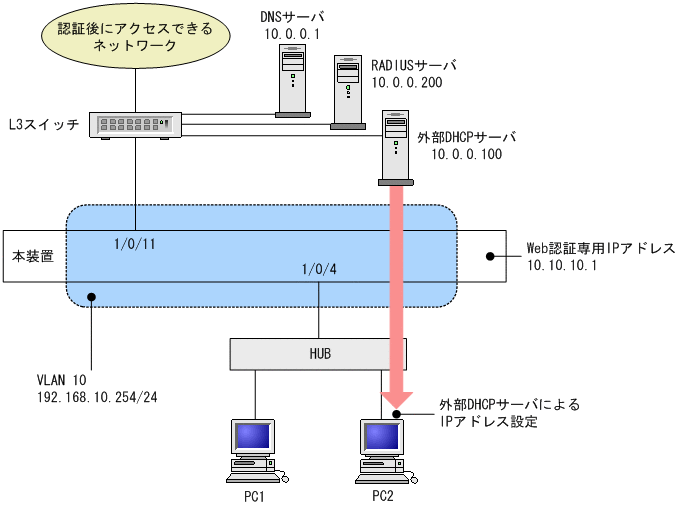

図9-2　固定VLANモードのRADIUS認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# vlan 10
   (config-vlan)# state active
   (config-vlan)# exit

2. (config)# interface gigabitethernet 1/0/4
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにVLAN IDとWeb認証を設定します。
   　

3. (config)# interface gigabitethernet 1/0/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# exit
   認証後にアクセスするネットワークのL3スイッチを接続するポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

Web認証で使用するVLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   Web認証で使用するVLAN ID 10にIPアドレスを設定します。
   　


(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

1. (config)# ip access-list extended 100
   (config-ext-nacl)# permit udp any any eq bootps
   (config-ext-nacl)# permit udp any any eq domain
   (config-ext-nacl)# exit
   (config)# interface gigabitethernet 1/0/4
   (config-if)# authentication ip access-group 100
   (config-if)# authentication arp-relay
   (config-if)# exit
   認証前の端末からDHCPパケットとDNSサーバへのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるように設定します。
   　


(d)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# aaa authentication web-authentication default group radius
   (config)# radius-server host 10.0.0.200 key "webauth"
   ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。
   　

3. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　


(3)　RADIUS認証方式＋内蔵DHCPサーバ使用時の設定

RADIUS認証方式と本装置内DHCPサーバを使用する上での基本的な構成を次の図に示します。

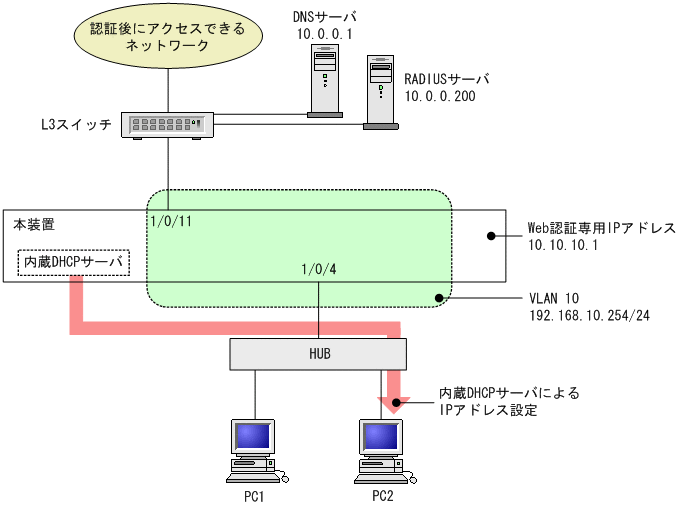

図9-3　固定VLANモードのRADIUS認証方式＋内蔵DHCPサーバの基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/0/4
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにVLAN IDとWeb認証を設定します。
   　

2. (config)# interface gigabitethernet 1/0/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# exit
   認証後にアクセスするネットワークのL3スイッチを接続するポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

Web認証で使用するVLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   Web認証で使用するVLAN ID 10にIPアドレスを設定します。
   　


(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

1. (config)# ip access-list extended 100
   (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps
   (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps
   (config-ext-nacl)# permit udp any any eq domain
   (config-ext-nacl)# exit
   (config)# interface gigabitethernet 1/0/4
   (config-if)# authentication ip access-group 100
   (config-if)# authentication arp-relay
   (config-if)# exit
   認証前の端末から本装置内DHCPサーバ向けのDHCPパケットとDNSサーバへのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるよう設定します。
   　


(d)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# aaa authentication web-authentication default group radius
   (config)# radius-server host 10.0.0.200 key "webauth"
   ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。
   　

3. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　
