3.1.2　フロー検出条件

フロー検出するためには，コンフィグレーションでフローを識別するための条件を指定します。受信側インタフェースでのフロー検出条件を次に示します。

＜この項の構成＞

(1)　受信側インタフェースのフロー検出条件

(1)　受信側インタフェースのフロー検出条件

受信側インタフェースのフロー検出条件は，受信側フロー検出モードによって異なります。

(a)　AX3800Sの受信側インタフェースのフロー検出条件

受信側フロー検出モードごとの指定可能なフロー検出条件を次の表に示します。

表3-2　受信側インタフェースで指定可能なフロー検出条件（1/2）

種別		設定項目		layer3-1 layer3-suppress-1		layer3-2
				イーサ ネット	VLAN	イーサ ネット	VLAN
MAC条件	コンフィグレーション	VLAN ID※1		○	−	−	−
	MACヘッダ	送信元MACアドレス		○	○	−	−
		宛先MACアドレス		○	○	−	−
		イーサネットタイプ		○	○	−	−
		ユーザ優先度※2		○	○	−	−
IPv4条件	コンフィグレーション	VLAN ID※1		○	−	○	−
	MACヘッダ	ユーザ優先度※2		○	○	○	○
	IPv4ヘッダ※3	上位プロトコル		○	○	○	○
		送信元IPアドレス		○	○	○	○
		宛先IPアドレス		○	○	○	○
		ToS		○	○	○	○
		DSCP		○	○	○	○
		Precedence		○	○	○	○
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		TCP制御フラグ※4		○	○	○	○
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
	IPv4-ICMPヘッダ	ICMPタイプ値		○	○	○	○
		ICMPコード値		○	○	○	○
IPv6条件	コンフィグレーション	VLAN ID※1		−	−	−	−
	MACヘッダ	ユーザ優先度※2		−	−	−	−
	IPv6ヘッダ※6	上位プロトコル		−	−	−	−
		送信元IPアドレス		−	−	−	−
		宛先IPアドレス		−	−	−	−
		トラフィッククラス		−	−	−	−
		DSCP		−	−	−	−
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）	−	−	−	−
			範囲指定（range）	−	−	−	−
		宛先ポート番号	単一指定（eq）	−	−	−	−
			範囲指定（range）	−	−	−	−
		TCP制御フラグ※4		−	−	−	−
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）	−	−	−	−
			範囲指定（range）	−	−	−	−
		宛先ポート番号	単一指定（eq）	−	−	−	−
			範囲指定（range）	−	−	−	−
	IPv6-ICMPヘッダ	ICMPタイプ値		−	−	−	−
		ICMPコード値		−	−	−	−

表3-3　受信側インタフェースで指定可能なフロー検出条件（2/2）

種別		設定項目		layer3-5 layer3-6 layer3-suppress-3 layer3-suppress-4		layer3-dhcp-1
				イーサ ネット	VLAN	イーサ ネット	VLAN
MAC条件	コンフィグレーション	VLAN ID※1		−	−	−	−
	MACヘッダ	送信元MACアドレス		−	−	−	−
		宛先MACアドレス		−	−	−	−
		イーサネットタイプ		−	−	−	−
		ユーザ優先度※2		−	−	−	−
IPv4条件	コンフィグレーション	VLAN ID※1		○	−	○	−
	MACヘッダ	ユーザ優先度※2		○	○	○	○
	IPv4ヘッダ※3	上位プロトコル		○	○	○	○
		送信元IPアドレス		○	○	○	○
		宛先IPアドレス		○	○	○	○
		ToS		○	○	○	○
		DSCP		○	○	○	○
		Precedence		○	○	○	○
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		TCP制御フラグ※4		○	○	○	○
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○	○
			範囲指定（range）	○※5	○※5	○※5	○※5
	IPv4-ICMPヘッダ	ICMPタイプ値		○	○	○	○
		ICMPコード値		○	○	○	○
IPv6条件	コンフィグレーション	VLAN ID※1		○	−	−	−
	MACヘッダ	ユーザ優先度※2		○	○	−	−
	IPv6ヘッダ※6	上位プロトコル		○	○	−	−
		送信元IPアドレス		○	○	−	−
		宛先IPアドレス		○	○	−	−
		トラフィッククラス		○	○	−	−
		DSCP		○	○	−	−
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	−	−
			範囲指定（range）	○※5	○※5	−	−
		宛先ポート番号	単一指定（eq）	○	○	−	−
			範囲指定（range）	○※5	○※5	−	−
		TCP制御フラグ※4		○	○	−	−
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	−	−
			範囲指定（range）	○※5	○※5	−	−
		宛先ポート番号	単一指定（eq）	○	○	−	−
			範囲指定（range）	○※5	○※5	−	−
	IPv6-ICMPヘッダ	ICMPタイプ値		○	○	−	−
		ICMPコード値		○	○	−	−

（凡例）○：指定できる　　−：指定できない

注※1

本装置のフロー検出で検出できるVLAN IDは，VLANコンフィグレーションで入力したVLANに対して付与する値です。受信フレームの属するVLAN IDを検出します。

注※2

次に示すフレームについてはユーザ優先度を検出できません。常に，ユーザ優先度3として検出します。

・VLAN Tagなしのフレーム

・VLANトンネリングを設定したポートで受信したフレーム

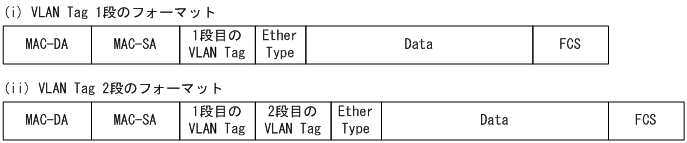

VLAN Tagが複数あるフレームに対してユーザ優先度を検出する場合，MACアドレス側から1段目のVLAN Tagにあるユーザ優先度が対象となります。次の図にVLAN Tagが複数あるフレームの例を示します。

注※3

ToSフィールドの指定についての補足

ToS　　　：ToSフィールドの3ビット〜6ビットの値です。

Precedence：ToSフィールドの上位3ビットの値です。

DSCP　　：ToSフィールドの上位6ビットの値です。

注※4

IPv4条件では，ack/fin/psh/rst/syn/urgフラグが1のパケットを検出します。IPv6条件では，ack/fin/psh/rst/synフラグが1のパケットを検出します。urgフラグの検出できません。

注※5

TCP/UDPポート番号検出パターンの収容条件については，「コンフィグレーションガイド Vol.1　3.5 フィルタ・QoS【AX3800S】」を参照してください。

注※6

トラフィッククラスフィールドの指定についての補足

トラフィッククラス：トラフィッククラスフィールドの値です。

DSCP　　　　　　：トラフィッククラスフィールドの上位6ビットの値です。

(b)　AX3650Sの受信側インタフェースのフロー検出条件

受信側フロー検出モードごとの指定可能なフロー検出条件を次の表に示します。

表3-4　受信側インタフェースで指定可能なフロー検出条件（1/3）

種別		設定項目		layer3-1 layer3-suppress-1		layer3-2
				イーサネット	VLAN	イーサネット
MAC条件	コンフィグレーション	VLAN ID※1		○	−	−
	MACヘッダ	送信元MACアドレス		○	○	−
		宛先MACアドレス		○	○	−
		イーサネットタイプ		○	○	−
		ユーザ優先度※2		○	○	−
IPv4条件	コンフィグレーション	VLAN ID※1		○	−	○
	MACヘッダ	ユーザ優先度※2		○	○	○
	IPv4ヘッダ※3	上位プロトコル		○	○	○
		送信元IPアドレス		○	○	○
		宛先IPアドレス		○	○	○
		ToS		○	○	○
		DSCP		○	○	○
		Precedence		○	○	○
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		TCP制御フラグ※4		○	○	○
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
	IPv4-ICMPヘッダ	ICMPタイプ値		○	○	○
		ICMPコード値		○	○	○
IPv6条件	コンフィグレーション	VLAN ID※1		−	−	−
	MACヘッダ	ユーザ優先度※2		−	−	−
	IPv6ヘッダ※6	上位プロトコル		−	−	−
		送信元IPアドレス		−	−	−
		宛先IPアドレス		−	−	−
		トラフィッククラス		−	−	−
		DSCP		−	−	−
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）	−	−	−
			範囲指定（range）	−	−	−
		宛先ポート番号	単一指定（eq）	−	−	−
			範囲指定（range）	−	−	−
		TCP制御フラグ※4		−	−	−
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）	−	−	−
			範囲指定（range）	−	−	−
		宛先ポート番号	単一指定（eq）	−	−	−
			範囲指定（range）	−	−	−
	IPv6-ICMPヘッダ	ICMPタイプ値		−	−	−
		ICMPコード値		−	−	−

表3-5　受信側インタフェースで指定可能なフロー検出条件（2/3）

種別		設定項目		layer3-5	layer3-6 layer3-suppress-2
				イーサネット	イーサネット	VLAN
MAC条件	コンフィグレーション	VLAN ID※1		−	−	−
	MACヘッダ	送信元MACアドレス		−	−	−
		宛先MACアドレス		−	−	−
		イーサネットタイプ		−	−	−
		ユーザ優先度※2		−	−	−
IPv4条件	コンフィグレーション	VLAN ID※1		○	○	−
	MACヘッダ	ユーザ優先度※2		○	○	○
	IPv4ヘッダ※3	上位プロトコル		○	○	○
		送信元IPアドレス		○	○	○
		宛先IPアドレス		○	○	○
		ToS		○	○	○
		DSCP		○	○	○
		Precedence		○	○	○
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		TCP制御フラグ※4		○	○	○
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
	IPv4-ICMPヘッダ	ICMPタイプ値		○	○	○
		ICMPコード値		○	○	○
IPv6条件	コンフィグレーション	VLAN ID※1		○	○	−
	MACヘッダ	ユーザ優先度※2		○	○	○
	IPv6ヘッダ※6	上位プロトコル		○	○	○
		送信元IPアドレス		○	○	○
		宛先IPアドレス		○	○	○
		トラフィッククラス		○	○	○
		DSCP		○	○	○
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		TCP制御フラグ※4		○	○	○
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○	○
			範囲指定（range）	○※5	○※5	○※5
	IPv6-ICMPヘッダ	ICMPタイプ値		○	○	○
		ICMPコード値		○	○	○

表3-6　受信側インタフェースで指定可能なフロー検出条件（3/3）

種別		設定項目		layer3-dhcp-1
				イーサネット	VLAN
MAC条件	コンフィグレーション	VLAN ID※1		−	−
	MACヘッダ	送信元MACアドレス		−	−
		宛先MACアドレス		−	−
		イーサネットタイプ		−	−
		ユーザ優先度※2		−	−
IPv4条件	コンフィグレーション	VLAN ID※1		○	−
	MACヘッダ	ユーザ優先度※2		○	○
	IPv4ヘッダ※3	上位プロトコル		○	○
		送信元IPアドレス		○	○
		宛先IPアドレス		○	○
		ToS		○	○
		DSCP		○	○
		Precedence		○	○
	IPv4-TCPヘッダ	送信元ポート番号	単一指定（eq）	○	○
			範囲指定（range）	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○
			範囲指定（range）	○※5	○※5
		TCP制御フラグ※4		○	○
	IPv4-UDPヘッダ	送信元ポート番号	単一指定（eq）	○	○
			範囲指定（range）	○※5	○※5
		宛先ポート番号	単一指定（eq）	○	○
			範囲指定（range）	○※5	○※5
	IPv4-ICMPヘッダ	ICMPタイプ値		○	○
		ICMPコード値		○	○
IPv6条件	コンフィグレーション	VLAN ID※1		−	−
	MACヘッダ	ユーザ優先度※2		−	−
	IPv6ヘッダ※6	上位プロトコル		−	−
		送信元IPアドレス		−	−
		宛先IPアドレス		−	−
		トラフィッククラス		−	−
		DSCP		−	−
	IPv6-TCPヘッダ	送信元ポート番号	単一指定（eq）	−	−
			範囲指定（range）	−	−
		宛先ポート番号	単一指定（eq）	−	−
			範囲指定（range）	−	−
		TCP制御フラグ※4		−	−
	IPv6-UDPヘッダ	送信元ポート番号	単一指定（eq）	−	−
			範囲指定（range）	−	−
		宛先ポート番号	単一指定（eq）	−	−
			範囲指定（range）	−	−
	IPv6-ICMPヘッダ	ICMPタイプ値		−	−
		ICMPコード値		−	−

（凡例）○：指定できる　　−：指定できない

注※1

本装置のフロー検出で検出できるVLAN IDは，VLANコンフィグレーションで入力したVLANに対して付与する値です。受信フレームの属するVLAN IDを検出します。

注※2

次に示すフレームについてはユーザ優先度を検出できません。常に，ユーザ優先度3として検出します。

・VLAN Tagなしのフレーム

・VLANトンネリングを設定したポートで受信したフレーム

VLAN Tagが複数あるフレームに対してユーザ優先度を検出する場合，MACアドレス側から1段目のVLAN Tagにあるユーザ優先度が対象となります。次の図にVLAN Tagが複数あるフレームの例を示します。

注※3

ToSフィールドの指定についての補足

ToS　　　：ToSフィールドの3ビット〜6ビットの値です。

Precedence：ToSフィールドの上位3ビットの値です。

DSCP　　：ToSフィールドの上位6ビットの値です。

注※4

IPv4条件では，ack/fin/psh/rst/syn/urgフラグが1のパケットを検出します。IPv6条件では，ack/fin/psh/rst/synフラグが1のパケットを検出します。urgフラグの検出できません。

注※5

TCP/UDPポート番号検出パターンの収容条件については，「コンフィグレーションガイド Vol.1　3.6 フィルタ・QoS【AX3650S】」を参照してください。

注※6

トラフィッククラスフィールドの指定についての補足

トラフィッククラス：トラフィッククラスフィールドの値です。

DSCP　　　　　　：トラフィッククラスフィールドの上位6ビットの値です。
