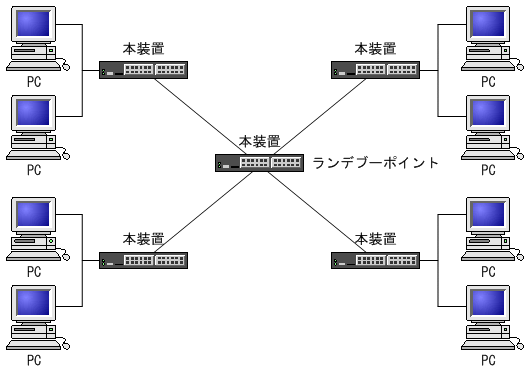

29.5.3　適応ネットワーク構成例

1. 前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です。

2. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SMを使用します。

3. 各グループと本装置間のグループ管理制御はMLDv1またはMLDv2を使用します。

4. 一つの装置をランデブーポイントおよびBSRとします。

構成図を次に示します。

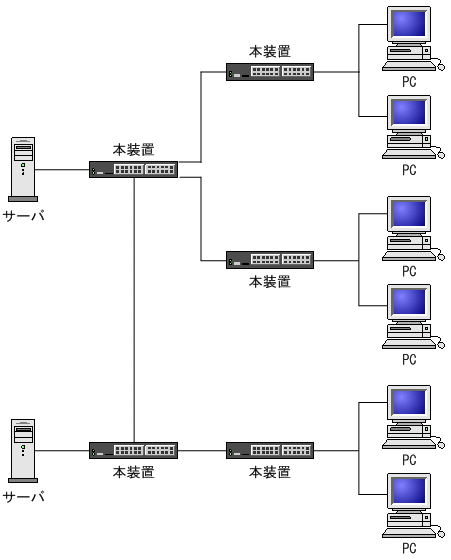

1. 前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です。

2. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SSMを使用します。IPv6 PIM-SSMはPIM-SMの拡張機能です。

3. 本装置とグループ間のグループ管理制御はMLDv1またはMLDv2を使用します（MLDv1またはMLDv2（EXCLUDEモード）を使用する場合は，SSMを連携動作させる設定が必要です）。

構成図を次に示します。
