14.5.3 適応ネットワーク構成例

〈この項の構成〉

(1) PIM-SMを使用する構成

本構成は次の場合に適応します。

[ネットワークの環境]
  1. 前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です。

  2. 本装置間のマルチキャストルーティングプロトコルはPIM-SMを使用します。

  3. 各グループと本装置間のグループ管理制御はIGMPを使用します。

  4. 一つの装置をランデブーポイントおよびBSRとします。

  5. ランデブーポイントを静的ランデブーポイントとして指定することもできます。この場合,システム立ち上げ時のランデブーポイント決定までの時間を短縮できます。

[構成図]

構成図を次に示します。

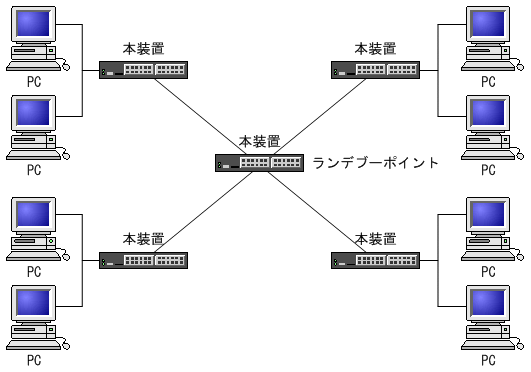

図14‒21 PIM-SMを使用する構成図

[図データ]

(2) PIM-SSMを使用する構成

本構成は次の場合に適応します。

[ネットワークの環境]
  1. 前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です。

  2. 本装置間のマルチキャストルーティングプロトコルはPIM-SSMを使用します。PIM-SSMはPIM-SMの拡張機能です。

  3. 各グループと本装置間のグループ管理制御はIGMPv2またはIGMPv3を使用します(IGMPv2またはIGMPv3(EXCLUDEモード)を使用する場合は,SSMを連携動作させる設定が必要です)。

[構成図]

構成図を次に示します。

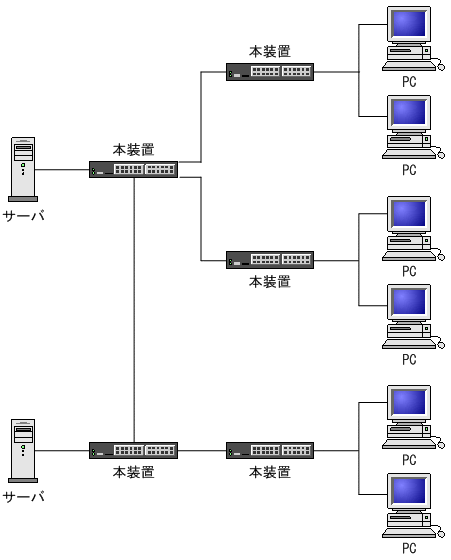

図14‒22 PIM-SSMを使用する構成図

[図データ]
