7.1.6　複数プロトコル同時動作時の注意事項

■ 異なるサブネットマスク長のサブネット間の接続

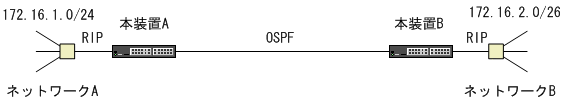

次の図の本装置Aの場合，ネットワークBへの経路を自分のルーティングテーブルに登録します。このとき，ネットワークBが前に示した1の条件に当てはまるため，ネットワークAにネットワークBの経路を広告しません。

「図7‒5　サブネット間の接続の例」の本装置Aの場合，ネットワークAとネットワークBは同一ネットワーク内の同一サブネット長のサブネットのために経路を広告します。

■ 異なるネットワークアドレスのサブネット間の接続

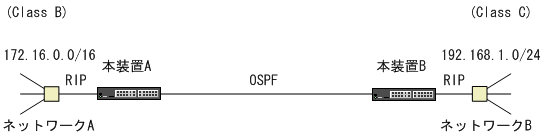

次の図の本装置Aの場合，ネットワークBへの経路を自分のルーティングテーブルに登録しますが，ネットワークBが前に示した2の条件に当てはまるため，ネットワークAにネットワークBの経路を広告しません。

「図7‒5　サブネット間の接続の例」の本装置Aの場合，ネットワークAとネットワークBは同一ネットワーク内の同一サブネット長のサブネットのために経路を広告します。

■ サブネットを使用しない。

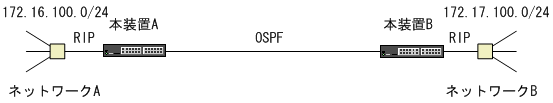

次の図の場合，ネットワークA，ネットワークBへの経路情報は，それぞれネットワークB，ネットワークAに広告されます。

■ 同一ネットワークで同一サブネット長のサブネット間の接続に使用する。

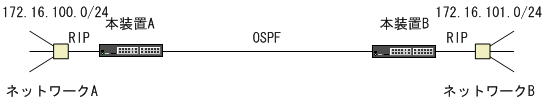

次の図の場合，ネットワークA，ネットワークBへの経路情報は，それぞれネットワークB，ネットワークAに広告されます。

■ デフォルトルートを広告する。

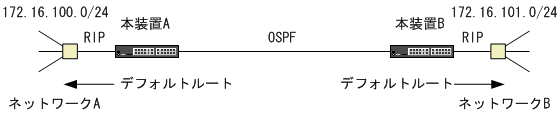

本装置Aおよび本装置Bに宛先がデフォルトルートのスタティック経路を設定し，RIPが動作しているネットワークに広告します。

次の図の場合，デフォルトルートの広告によって宛先アドレスが自ネットワークに一致しないパケットはデフォルトルートによって本装置Aおよび本装置Bに到達し，OSPF経路経由で相手のネットワークに配送されます。

■ 集約経路を広告する。

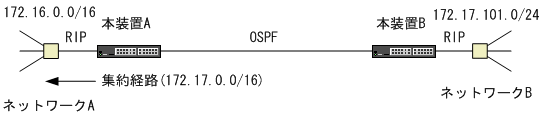

本装置Aに学習元がOSPF/OSPFASE（OSPFのAS外経路）であるネットワークB宛ての経路をナチュラルマスクの経路に集約し，RIPが動作しているネットワークに広告するように指定します。

次の図の場合，集約経路の広告によってネットワークB宛てのパケットは本装置Aに到達し，OSPF/OSPFASE経路経由で相手のネットワークに配送されます。
